北京奔馳（簡稱 BBDC）可謂國內轎車總裝車廠皇冠上的一顆寶石，BBDC新工廠第一期建設工程 30 萬平方米，具備年產10萬輛汽車的生產能力，協同工作生產不同款式的奔馳和克萊斯勒品牌汽車，因此高性能的生產線和裝配線是其根本保證。數年來，BBDC一直追逐著汽車柔性制造的夢想，在北京奔馳新廠的設計階段，工程師們便把柔性制造作為戰略性措施予以重視，力圖通過柔性制造實現跨越式發展，并且選擇了西門子故障安全系統為制造產線保駕護航。新廠投產近兩年的時間里，通過在汽車產業中市場競爭角逐的洗禮，西門子安全產品作為強大后盾，免除了北京奔馳生產過程中安全控制的后顧之憂。
柔性制造是當代汽車生產中一個充滿魔力的詞匯，數年來，北京奔馳一直追逐著汽車柔性制造的夢想。所謂“柔性制造”是由信息控制系統、物料儲運系統和一組數字控制加工設備組成，能靈活、迅速的適應加工對象變換的自動化機械制造系統（Flexible Manufacturing System - FMS）。在國外汽車產業中，主流汽車廠商如通用、福特、寶馬、奔馳、豐田、大眾、雷諾、沃爾沃等公司都采用了柔性制造系統。經過柔性制造的“溫柔”助推，汽車市場上各主要汽車生產廠家之間的競爭形態，從成本、價格為主的競爭，轉向市場適應能力、新產品推出速度、產品個性化等方面的競爭，而不具有“柔性制造”能力的廠家將與此絕緣。
在北京奔馳新廠的設計階段，工程師們便把柔性制造作為戰略性措施予以重視。懷著柔性的理念來設計生產線，對工程師們來說，需要一種不同的觀念，一種尋求新穎制造的開放觀念，正像他們追求任何其他設計目標一樣。投入使用的新式產線擁有5種基本車型的生產能力，力圖通過柔性制造實現跨越式發展，加速合資企業生產技術與跨國公司的接軌，迎接汽車產業中新一輪市場競爭的洗禮。
柔性制造的鋼鐵汽車
我們的主人公——北京奔馳-戴姆勒·克萊斯勒汽車有限公司（簡稱 BBDC）可謂國內轎車總裝車廠皇冠上的一顆寶石，BBDC新工廠位于北京經濟技術開發區，第一期建設工程 30 萬平方米，2006年9月15日建成投產，具備年產10萬輛汽車的生產能力，協同工作生產不同款式的奔馳和克萊斯勒品牌汽車，因此高性能的生產線和裝配線是其根本保證。新廠目前主要生產梅賽德斯-奔馳E級、C級轎車、克萊斯勒300C、400C、克萊斯勒鉑銳等產品。
近期，轎車市場需求繼續保持較快增長。截至2007年底，轎車銷量達到472.66萬輛，同比增長23.46%。2008年1至4月，日系轎車品牌在我國轎車市場中占據28.5%的優勢份額，自主品牌轎車市場份額維持在25.9%，德系轎車品牌份額達到21.5%。從行業經濟循環角度看，2008年國內轎車行業將主要位于景氣的成長階段。然而面對著來自上下游以及汽車行業本身的激烈競爭，汽車廠商都在竭力追求盡快適應市場變化，滿足消費者多樣性的汽車“口味”，BBDC志在成為市場中的常勝將軍，柔性制造理念應勢而生。
圖1：BBDC電氣&材料主管高宏君先生
BBDC電氣&材料主管高宏君先生說：“為了走好奔馳汽車邁向國產化的第一步，我們?cè)谛聫S的設計中一直柔性化和透明化，這就對操作的高度自動化和生產的安全性依賴非常大。在生產和管理中大量采用計算機控制技術，擁有國際先進水平的國內第一條能夠生產5種車型的柔性化生產線，涵蓋了沖壓、焊裝、涂裝、總裝等整車制造環節?！痹贐BDC的柔性制造中，兩個“融合”是其最大特色，那就是安全系統和控制系統的融合，以及全廠上下控制信息和IT信息的融合。
[DividePage:NextPage]
控制和安全系統合為一體
西門子和BBDC的合作關系由來已久?！拔覀冎牢鏖T子是在安全技術領域經驗豐富而且可靠的合作伙伴，因?yàn)楦叨茸詣?dòng)化的安全系統能提高生產過程性能，新組裝線和生產工廠總是需要最新的自動化技術，安全技術也如此。”西門子的故障安全系統給高先生留下了很深的印象，“BBDC對安全非常重視，我們不僅要對產品負責，還要對員工負責。在車身車間中，機器及由機器人和輸送帶組成的傳送系統可能存在危險隱患，為此我們通過光柵、光幕、安全開關和急停按鈕等措施加強了其安全性能。”
西門子的故障安全解決方案幾乎遍布了北京奔馳的各個角落：
通過西門子的故障安全解決方案，BBDC已經建立覆蓋整個公司生產裝置的安全控制系統，實現了標準化和集成化的安全控制回路。負責BBDC新廠項目安全系統集成的西門子工廠自動化工程有限公司工程部工程師陳旭宏介紹了這個項目的最大亮點：“BBDC使用了安全系統和控制系統集成一體的方法，將安全和控制合成到了一根現場總線上，那樣便幾乎去除了所有繼電器的使用，節省了控制面板的空間和其他硬件，它同樣也減少了工程設計、排錯和布線的成本。” 使用PROFISAFE，多種SIEMENS標準的電氣元件和安全相關的電氣元件均聯到統一網絡上：包括MASTERDRIVER 變頻器、MOBY識別系統、ET200eco、F型ET200S、標準ET200變頻器、TP170B、PP17-I等。

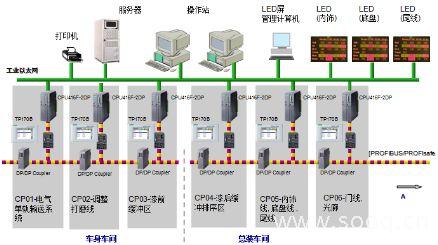

圖2：BBDC生產車間中使用的控制網絡
BBDC正在享受著這種整合帶來的比“安全”二字更為深遠的影響。讓我們來看一組數據，僅僅在總裝車間P&F輸送系統中使用的安全產品，便可省去15個安全繼電器和大約60個普通繼電器。一個416F-2DP可以實現所有的安全功能，省去了專用安全型PLC。PROFISAFE網絡可以連接所有電氣控制設備，省去了專用的安全系統網絡，立即節省了1200米的布線。電氣系統從圖紙到接線，現得更加簡潔清晰，減少了接線工作量和現場安全硬件調試時間，設計時間減少了大約15%，硬件調試時間減少了大約15%。軟件編程更加靈活，安全程序和普通程序均通過STEP7完成，軟件調試時間工作量減少了大約20%。這些就是BBDC堅定不移的選用西門子安全解決方案的驅動力所在。
高先生的話語印證了這一觀點：“使用集成系統，能夠大大降低配線需要，從而節省了配線費用以及柜內空間。另一個主要優點是它的通用工程環境，控制和安全系統只需要用一套工程工具來完成工作。統一的結構大大減少了工程、培訓、操作、維護和備件的需求，也相應減少了這些方面的成本費用。我們看到了全集成自動化概念的明顯優勢，靈活性更強，接線和所需電纜更短，網絡功能更加豐富，PROFIBUS集成以及更短的調試時間等。”
物理與信息雙重透明
同樣在BBDC的項目中，信息透明性方面也是可圈可點的。網絡方面為透明性提供了必要的支持，向上與車間管理監控層設備通過工業以太網連接。向下，通過標準的PROFIBUS/ PROFISAFE現場總線系統和現場傳感器和操作設備和驅動設備連接，使得生產信息能夠直接提交到BBDC的ERP系統。同時，西門子的Moby RFID系統保證工件能夠“及時按序”的運送到適當?shù)牡攸c(diǎn)，以便安裝到車身的適當部位，同時保證了操作質量。
圖3：BBDC總裝生產線上使用的動態看板，實時顯示生產信息
“透明工廠也是我們?cè)趯?shí)現柔性制造中非常重視的一個方面，它不僅僅是物理層面生產線的透明，更重要的是實現信息層面的透明，從儀表、到控制、再到管理整個信息鏈的透明?！备呦壬偨Y(jié)了這種透明性帶來的好處，“這樣的透明框架可以使我們更好的與IT部門進行合作，并且開始逐漸為將來的集成，數據管理和后續技術采用制定標準，實現更為優秀的業務連貫性。透明化的實現使得我們每日的生產例會變得更具意義?！蓖该餍赃€帶來了一些超出預期的效益，除了改善操作的安全性，提高跨車間管理的可視性，它加強了BBDC處理突發事件的恢復能力，減少為了改善設計而使系統變得更為復雜的情況。
圖4：西門子故障安全解決方案充分實現了BBDC的多種需求
[DividePage:NextPage]
系統上線之后，運行良好，沒有遇到任何問題，高先生認同BBDC目前的成功很大程度上得益于對西門子產品的選用：“奔馳的企業文化一向比較保守，對西門子的選擇是基于前期的鋪墊和經驗的積累，擁有扎實的基礎?！笔褂梦鏖T子全新SIMATIC安全集成概念，BBDC通過簡單的硬件配置和接線和簡單的軟件配置，便可以實現和滿足汽車生產車間不同區域的安全等級要求，最高等級可以達到SIL3/ AK6/ EN954-1 Category4。
聯想到西門子在今年漢諾威展會上展示的長達百米的大眾VW Tiguan汽車自動化的生產線，充分體現了西門子在汽車領域的強大實力。生產線從原料制備、鋼材軋制開始，到具有自主導航的物流運輸系統、零部件和車身的焊接、裝配、噴漆，最后到整車組裝一氣呵成。西門子的TIA解決方案支撐著這條自動化生產線的命脈。

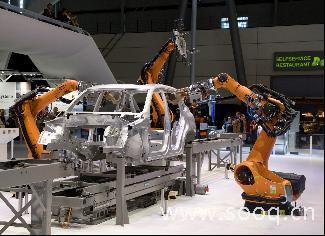

圖5：西門子在漢諾威展會上展示的大眾VW Tiguan汽車自動化的生產線
在中國汽車產業，在鋼材大幅漲價、其它原材料也處在上升趨勢、人工成本上升、貨幣緊縮政策導致企業融資成本上升等生產端的因素會傳遞給企業較大的成本、費用壓力，但轎車市場的競爭格局又不支持產品的價格提升，總體還是降價為主，柔性制造是許多廠家的唯一出路。BBDC只是西門子在汽車行業成功案例的一個縮影，其豐富的行業經驗和工藝Know How，成為在市場中獨領風騷的競爭優勢。隨著柔性制造技術的進一步普及，故障安全系統必將越來越凸現其重要性，擁有更加廣闊的應用天地。
