基于Web的人機界面 -- FactoryTalk ViewPoint

　　基于Web的人機界面(HMI)代表了下一代圖形顯示的發展方向。在過去的四十年里，信息和通信技術(ICT)發生了翻天覆地的變化。三十年前，個人計算機(PC)和相關的數字化技術允許在操作員界面和設備終端上，快速部署低成本顯示器，主要體現在單色變彩色和分辨率不斷提高。二十年前，速度越來越快的微處理器、更大容量的存儲設備和更成熟的操作系統允許這些系統的功能越來越復雜，性能超過了基于小型機的監控和數據采集(SCADA)系統。而這過去的十年中，個人電腦進入到了工廠現場，在2000年，全球的人機界面(HMI)軟件市場超過了4.61億美元。根據ARC咨詢集團的統計，2005年年底這個市場到達到了7.41億美元，復合年增長率(CAGR)為9.9%。

　　關于FactoryTalk ViewPoint軟件

　　FactoryTalk ViewPoint是一個對FactoryTalk View軟件的延伸，具有很好的擴展性，動畫可視性，使用Web瀏覽器就可以對現有的站點版(SE)和機器版(ME)的Web應用進行讀寫。

　　部署Web應用的步驟為：在FactoryTalk View應用中選擇畫面，把它轉換成在Web瀏覽器中可以觀看的格式，然后發布到FactoryTalk ViewPoint 服務器上(也稱為Web服務器)?，F(xiàn)在的FactoryTalk ViewPoint2.0具有寫能力，可以從任何地點對流程進行監視和控制。

　　“HMI軟件，利用靈活、多功能、可互操作的平臺，以及與其他平臺提供瘦客戶端接口的能力，正在驅動工廠可視化和智能化。FactoryTalk ViewPoint可以滿足這些要求，為用戶提供了一種嶄新的工具，訪問工廠現場的重要數據。” -- ARC咨詢集團

　　在辦公室，在家里， 在路上

　　如果用戶具有訪問工廠重要信息的需求，現在就可以成為完美的遠程用戶，使用Web瀏覽器訪問工廠或者流程! 利用FactoryTalk ViewPoint，工廠經理、主管、原始設備制造商、系統 集成商和其他利益相關者，現在可以輕松地從任何地點訪問、監視和與工廠現場設備進行互動?？蓴U(kuò)展性、全動畫顯示使得FactoryTalkViewPoint成為一個完美工具，達到了一個更高的協同水平。

　　作為對FactoryTalk View 和PanelView Plus(一種HMI的硬件產品)的擴充和增加，F(xiàn)actoryTalk ViewPoint提供了富畫面和交互式能力。用戶使用一個標準的Web瀏覽器，即可以獲得瀏覽器導航的便利性，又可以訪問關鍵FactoryTalk View中的所有信息。瘦客戶機(thin-client)體系結構意味著不需要安裝或維護任何客戶端軟件，因而幫助用戶降低了總體擁有成本。

　　作為應用的核心，F(xiàn)actoryTalk ViewPoint使用了微軟的Silverlight技術，這是網飛公司(Netflix)把流內容運用到個人計算機、便攜式設備和遠程設備的功能。FactoryTalk ViewPoint是第一批商業化產品，也是首次在制造業中使用富因特網應用技術。Silverlight是一個插件，可以讓用戶在多種設備上充分享受全動畫和可伸縮的圖形顯示。

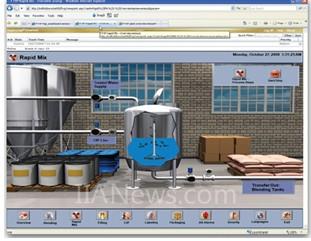

　　訪問工廠的運營數據可以讓經理們跟上排產表中的節奏，而不論他們身在何處。要查看更多的例子和演示，請登錄 。

　　FactoryTalk ViewPoint的系統架構

　　FactoryTalk ViewPoint的多功能特性能夠支持多種平臺，包括FactoryTalk View SE網絡、FactoryTalk View SE本地站和PanelView Plus 6700 - 1500終端。

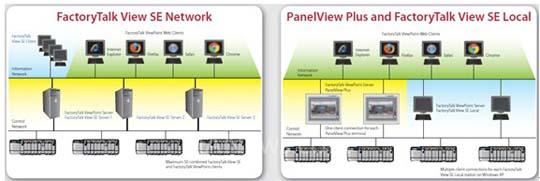

　　FactoryTalk ViewPoint的系統架構分為PanelView Plus、FactoryTalk View SE本地和FactoryTalk View SE網絡兩種情況。

　　前者是范圍比較小、距離比較近的場合，監控層采用PanelView Plus HMI(相當于工控機水平)和PC機，PC機采用的是微軟Windows XP操作系統，上面安裝FactoryTalk View SE軟件;PanelView Plus和FactoryTalk View SE即可以做HMI，也可以做FactoryTalk ViewPoint的服務器(見圖右面)，所以在信息網絡上的瘦客戶端就可以使用不同的瀏覽器(微軟、火狐、蘋果和谷歌的瀏覽器)訪問工廠信息。

　　后者是范圍較大、距離比較遠的場合。監控層采用多臺服務器，這樣可以提高系統的可用性，防止一臺服務器失效后，造成FactoryTalk View和FactoryTalk ViewPoint的客戶端畫面丟失，保證了無論是View客戶端還是瀏覽器客戶端，都可以很好地訪問工廠的信息(見圖左面)。

　　FactoryTalk ViewPoint的客戶端和服務器

　　FactoryTalk ViewPoint客戶端功能：

　　? 富畫面和交互式的用戶體驗：

　　> 高品質的圖形;

　　> 可伸縮的圖形顯示;

　　> 全動畫;

　　> 實時顯示更新;

　　> 與FactoryTalk View一致的HMI導航。

　　? 在Web上的核心FactoryTalk View功能：

　　> 繪圖對象;

　　> 數字和字符串顯示;

　　> 數字和字符串輸入對象;

　　> 指示器、消息欄和棒狀圖;

　　> 簡單命令(即SET，TOGGLE);

　　> 支持 全局對象，嵌入式 變量和參數。

　　用戶只要選擇應用，選擇顯示畫面，然后發布到FactoryTalk ViewPonit服務器上即可。

　　FactoryTalk ViewPoint服務器功能：

　　? 服務器的Web使能可以讓FactoryTalk View的圖形顯示連接到Web瀏覽器。

　　? 提供基于Web的工具，用于創建FactoryTalk ViewPoint應用和連接Web瀏覽器的安全設置：

　　> 容易把圖形顯示發布到FactoryTalk ViewPoint服務器;

　　> 不需要更改應用;

　　> 直接連接到FactoryTalk ViewPoint服務器，觀看顯示畫面;

　　> 方便發布生產報告;

　　> 應用畫面的變化自動與 FactoryTalk ViewPoint服務器同步;

　　> 到FactoryTalk ViewPoint Web管理網站的安全訪問;

　　> 由用戶組對FactoryTalk ViewPoint應用、區域或頁面的安全訪問;

　　> 容易啟用或禁用安全功能。

　　充分利用當今最流行瀏覽器的特性，享受界面友好和熟悉直觀的瀏覽器體驗。

　　收益

　　? 有助于降低總體擁有成本?？蛻舳嗽O(shè)備不需要安裝和維護應用軟件。

　　? 基于瀏覽器的遠程用戶增加了可視化和實時決策的能力，這里包括了工廠管理人員、主管和移動員工。

　　? 使用簡單的 Web瀏覽器，可以在辦公室、家或路上快速方便地訪問關鍵信息 。

　　? 支持多種瀏覽器和客戶端設備，具有很大的靈活性。

　　? 允許FactoryTalk View項目方便地啟用Web服務，而且無需更改應用程序。

　　? 系統集成商和原始設備制造商(OEM)可以從任何位置監視客戶裝置。連接到客戶站點進行診斷或提供遠程支持，無需實際到用戶的物理站點。

　　對客戶端和服務器要求

　　客戶端：

　　? 微軟Windows 7，Vista，Windows Server 2003，2008或Windows XP;

　　? 微軟瀏覽器(Internet Explorer 6，7和8)，蘋果瀏覽器(Safari)和火狐瀏覽器(Firefox);

　　? 微軟的銀光(Silverlight)。

　　服務器：

　　? 微軟的Windows Server 2003，2008，Windows XP，或Windows 7;

　　? 微軟的Windows .NET 3.5 SP1;

　　? 因特網信息服務器(IIS)。

　　? 在PanelView Plus 6上沒有其他要求。

　　替代終端服務

　　FactoryTalk ViewPoint是終端服務的一種替代方法。它提供一種低成本的解決方案，很容易配置和維護。 FactoryTalk ViewPoint服務器是一個小軟件，使用很少的帶寬和系統資源，所以降低了總體擁有成本。小尺寸設備有著高可用性的優點，不僅是對臺式機，筆記本也一樣。

　　FactoryTalk ViewPoint完全與FactoryTalk服務平臺集成，降低了工程、操作和培訓成本

　　FactoryTalk服務

　　FactoryTalk服務是以FactoryTalk 的性能和可視化套件為基礎，并與FactoryTalk ViewPoint 完美集成。FactoryTalk服務給用戶提供了一種靈活的解決方案，包括激活程序、公共地址簿、集中認證和訪問控制和統一診斷，可以幫助用戶降低成本，延長生命周期，保護用戶現有投資。

　　案例分析

　　在競爭激烈的制造與生產市場，信息就是力量。仔細監測一組數據，可以阻止?jié)撛诘膯?wèn)題發生，能夠節省數千美元產品的損失。在 一家主要從事制造的公司，工廠經理會努力實現網絡通信，把實時生產信息傳輸給關鍵業務人員。如果數據沒有記錄到主服務器，而這些經理不在辦公室時，就無法訪問關鍵信息的儀表板。

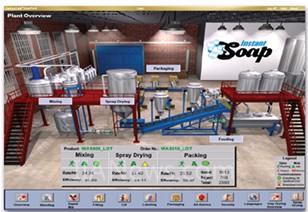

　　FactoryTalk ViewPoint提供了解決方案。瘦客戶機應用給工廠經理、生產主管、維修經理提供了遠程訪問關鍵數據的能力，實時顯示工廠任何部分的畫面和報警?，F(xiàn)在，經理們無論身在何處，都可以監視生產和設備狀態，可以對系統實施診斷，而不必在實際的工廠現場，這就能提高了訪問和使用實時數據的能力，容易做出重要的生產決策。

　　“FactoryTalk ViewPoint改變了我們分享現場數據的方式，”生產部經理說?！敖o了我和同事在任何地方實時訪問關鍵信息的能力，為我們節省了大量的時間，不用人工抄寫和四處散發信息了。更重要的是：它是實時的?！?/FONT>
