方案概述

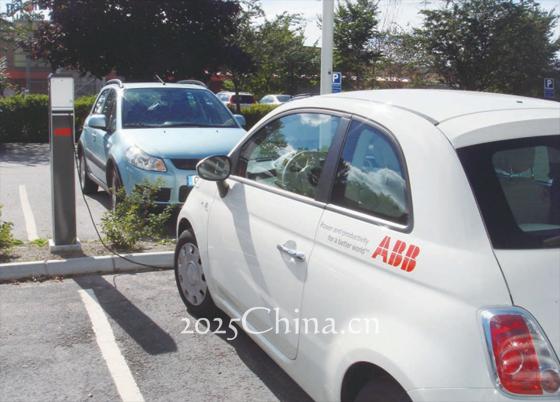

交流充電樁一般是指固定在地面上，為具有車載充電機的電動汽車提供交流電源，主要安裝于公共建筑(辦公樓宇、商場、公共停車場等)、居民小區停車場和充電站內，充電時間比較長。
因設計方案的不同，一個交流充電樁可同時為一輛或多輛電動汽車充電?；诔潆娯?fù)荷特點和節能環保的要求，交流充電樁以安全性和可靠性為基礎，以實用性、智能化和標準化為導向，集供配電系統、充電系統、充電站監控系統和計費管理系統于一體，實現計時、計電度、計金額充電等全面智能化。
針對交流充電樁的應用對象和安裝場合，對設備安全性的要求非常高，包括輸入輸出過流和短路保護、漏電保護、IP等級、溫度控制、濕度控制、抗震能力等。
基于交流充電樁特殊的要求，ABB提供多種可供選擇的解決方案和全系列的保護和控制產品，提高設備的可靠性和運行能力。
方案一
ABB為電動汽車交流充電解決方案提供以下低壓產品：
■ 微型斷路器 S200
■ 剩余電流動作保護器S200+DDA200
■ 電表 Meter
■ 電涌保護器 OVR
■ 接觸器 A
■ 插拔式接口繼電器 CR
■ 開關電源 CP
■ 專用工業插頭 IPS
■ 接線端子
■ 按鈕指示燈
■ 可編程控制器 PLC

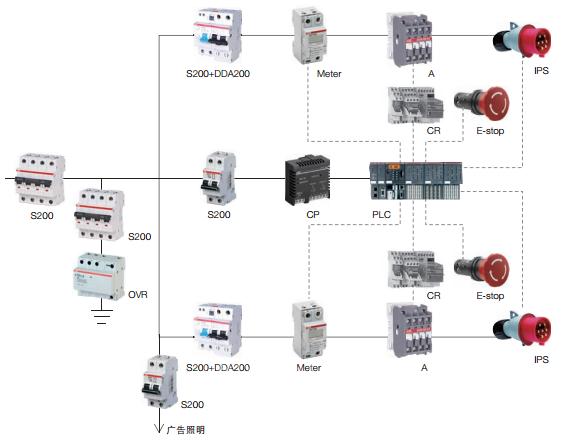

方案配置
方案二
ABB為電動汽車交流充電解決方案提供以下低壓產品：
■ 微型斷路器 S200
■ 剩余電流動作保護器S200+DDA200
■ 電表 Meter
■ 電涌保護器 OVR
■ 開關電源 CP
■ 專用工業插頭 IPS
■ 接線端子
■ 按鈕指示燈
■ 可編程控制器 PLC

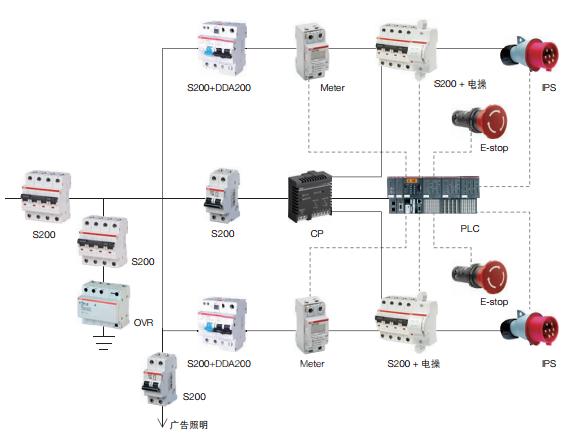

方案配置
