當前，工業生產仍然面臨嚴峻的現實問題：智能化目標不斷催迫，“新基建”政策、戰略相繼落實，如何在現有的設備基礎上快速提升，以最低的成本實現數字化、智能化是當前發展的重點。改善機械設備狀態監測和診斷、優化整體系統，是當今使用機械設施和技術系統的核心挑戰，在任何使用機器的工業領域受到越來越多人的關注。
拓展?fàn)顟B(tài)監測設備的必要性
狀態監測（CbM），即為對工業設備狀態通過持續監測實現預測性、基于狀態的維護策略。在工業制造運營中，被動的設備維修是造成生產能力喪失的一個主要因素，這種維修本來是可以避免的。平均售價僅幾美元的零部件，一旦發生故障，維修成本和由此導致的收入損失可能是其售價的好多倍。在最不利的情況下，未檢測到的故障可能在系統中引起連鎖反應，導致大面積損壞，觸發生產停運，造成慘重?fù)p失。
傳統的工廠運營中，機器是按照計劃進行維護的，延遲維護可能會帶來工廠停產的風險。然而如今，來自機器的過程數據可以用于預測其剩余使用壽命，特別是溫度、噪音和振動等關鍵參數記錄可以用來確定機器的最佳運行狀態，甚至是必要維護的時間。
CbM策略依賴于優化維護解決方案的早期指標

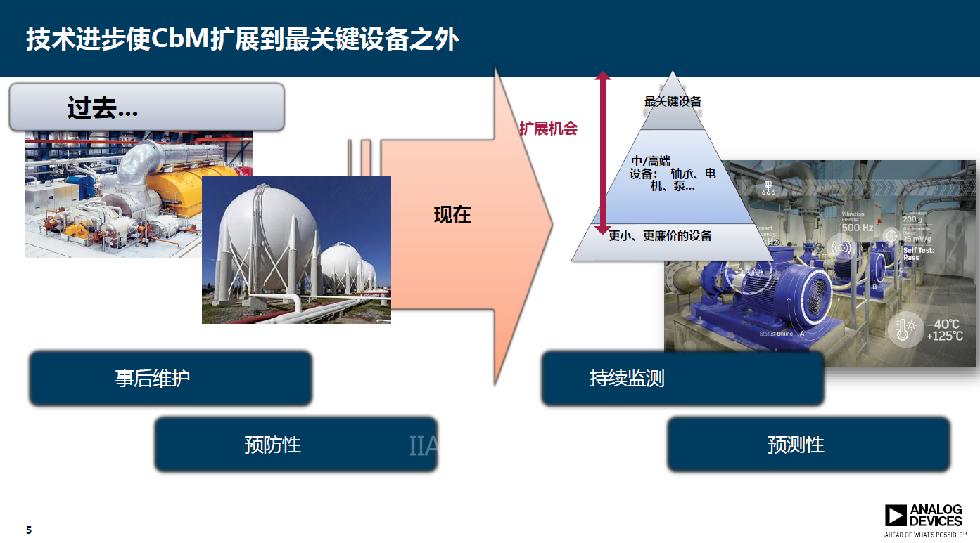

不過在以往，狀態監測僅僅限于發電廠里最昂貴的設備，如渦輪和發電機，以及那些不能停機的關鍵設備。工廠里還有其他很多設備沒有做到狀態監測，這些設備的維護只能依靠事后維護和預防性維護，這意味著工廠為了保證不宕機，必須保證在設備出故障之前定期更換，這樣做的缺點非常明顯：有些設備還好好的就被換了下來，沒有充分利用，是很大的浪費。如今借助技術的進步，傳感器性能提高了，信號更加精細，嵌入式處理能力更加強大，檢測的設備越來越多，從最關鍵的設備擴展到很多高端、中高端、中端設備，如軸承、電機、泵等等，甚至下沉到一些更小、更廉價的設備上，能夠最大限度地提高利用率，減少工廠的損失和成本。借助這種監控優勢，機器在設施可用性和有效性方面都具有相當大的優化潛力。
實現狀態監測的幾大典型途徑
基于狀態的監測的目標主要有兩個：確定潛在的設備故障或失效風險，從而提前對設備進行主動的維護和保養；基于對監測數據的分析提前進行維護和調整，使設備始終工作于最優狀態。其實現手段大致可分為振動、聲學噪聲、工作環境、功耗、超聲、磁感與紅外監測等。
機械設備發出的聲音和振動是很重要的信息，通過聲音和振動可以判斷設備是否健康，從而可以將維護成本降低一半，使用壽命延長1倍。實現實時聲學和振動數據分析是一種重要的基于狀態的系統監測方法。ADI一直致力于理解人類是如何解讀聲音和振動的，從而建立一個系統來學習、解譯設備的聲音和振動的含義，以檢測異常行為并進行診斷。隨著AI技術的導入，這種愿望已經變成現實。其中，ADI公司的OtoSense體系結構就是一種設備健康監測系統，支持計算機聽覺，讓計算機能理解設備發出的聲音和振動主要指標，能在問題變得嚴重之前確定工廠機器或汽車發動機中的潛在問題。
OtoSense系統
值得一提的是，如果沒有高精度的數據輸入，再強大的AI系統都不能發揮其功能，對于工業狀態監測來說也是如此。加速度計是工業振動監測的關鍵傳感器，其關鍵指標是低噪聲和寬帶寬，因此ADI在工業狀態監測應用中率先推出了多個系列的高性能MEMS加速度計產品。例如，ADXL100x系列單軸加速度計針對工業狀態監控應用而優化，測量帶寬高達50kHz，g值范圍高達±100g，并且擁有超低的噪聲性能，旋轉機械中發生的主要故障（如套筒軸承損壞、對準誤差、不平衡、摩擦、松動、傳動裝置故障、軸承磨損和空化）都在ADXL100x系列狀態監控加速度計的測量范圍以內。
此外，完整的振動檢測系統ADcmXL3021還將高性能振動檢測和各種信號處理功能相結合，借助寬帶寬（3dB平坦度內為DC至10kHz）和典型超低噪聲密度(26μg/√Hz)可以跟蹤許多機器平臺上的振動信號，可簡化狀態監測系統中的智能傳感器節點開發。
溫度是另外一個關鍵參數，不過如果僅僅監測溫度，可能會導致維護太遲，因?yàn)檫@時候設備已經出現故障，但如果把溫度作為整體解決方案的另外一個輸入，將它與振動故障相關聯，診斷的能力就會提高。電壓和電流是已經廣泛采用的監測方式，通過這些方法我們可以區分故障類型，到底是電器故障還是機械故障，使得檢修方案的準確度更高。
以超聲波技術為核心的無損檢測(NDT)同樣是工業領域普遍使用的分析技術，用以在不損害或永久改變材料、組件、系統的前提下評估其屬性，廣泛用于機械工程、電氣工程和土木工程等許多領域的產品評估、故障排除和研究。以前，實現超聲成像系統需要大量高性能發射機和接收機，由此產生的是龐大且昂貴的系統。最近，集成技術的進步使得系統設計人員能夠采用尺寸更小、成本更低、更便攜的成像解決方案，現場使用也簡單得多。進一步發展的挑戰是繼續推動這些解決方案的集成，同時提高其性能和診斷能力。ADI作為模擬技術一站式供應商，提供信號處理和電源轉換所需的最齊全產品組合，如放大器、轉換器、穩壓器和數字信號處理器等。
隨著集成磁力計的快速發展，對電機周圍雜散磁場的測量是對旋轉機械狀態監測的另一種有效測量方法。測量是非接觸式的，也就是說，機器和傳感器之間不需要直接連接。就像振動傳感器一樣，磁場傳感器也分單軸和多軸。對于故障檢測，應在軸向（平行于電機軸）和徑向方向（垂直于電機軸）測量雜散磁場。同時溫度測量也是必要的，因?yàn)榇艌鰪?qiáng)度與溫度具有直接關系。因此，如今大部分的磁場傳感器都集成了溫度傳感器。但同時，我們也不能忽視了校準傳感器（如溫度漂移補償）。ADI AMR磁感應器ADA4571能夠在-40°C至+150°C的寬工作溫度范圍下進行的生產測試得到的最大角度誤差為0.5°，而且具有內置診斷功能、大輸出電平、EMC保護以及低失調偏移，因此是非常理想的傳感器，它能夠?qū)崿F(xiàn)高性能BLDC電機控制，而且速度超過25000 RPM。
技術展望
狀態監測優勢明顯，下一步需要考慮的重點則是如何使其應用更進一步得到拓展。從工廠角度看，可以對工廠的資產進行機器狀態監測和優化，預測剩余壽命，了解何時需要維護，充分利用設備，這將極大提高工作效率，優化工廠、車間資源，進口部件，優化維護程序。對于OEM和服務供應商來說，CbM方案通過從機器收集到的信息，提高對機器健康狀況的理解，反過來再反饋給機器本身，以提高系統的性能，針對不同的應用優化機器的能力也得到了加強，為系統設計提供附加價值。
通過監測設備、運營和維護設備增加新的輸入模式，工廠車間服務部署而獲得的專業領域知識，這無疑是巨大的商機。ADI作為全球領先的高性能模擬技術公司，已形成完善的工業狀態監控體系，擁有從單個模塊、設計軟件再到系統的完整解決方案，滿足不同行業不同企業的設備維護需求，從而能夠幫助加速實現工業4.0。
