脫硝應用中的氨氣測量
燃煤電廠選擇性催化還原(SCR)過程中氨氣量的控制
根據氮氧化物質量流量按比例精確加入氨氣
氣體流量測量中冷凝液警示
背景

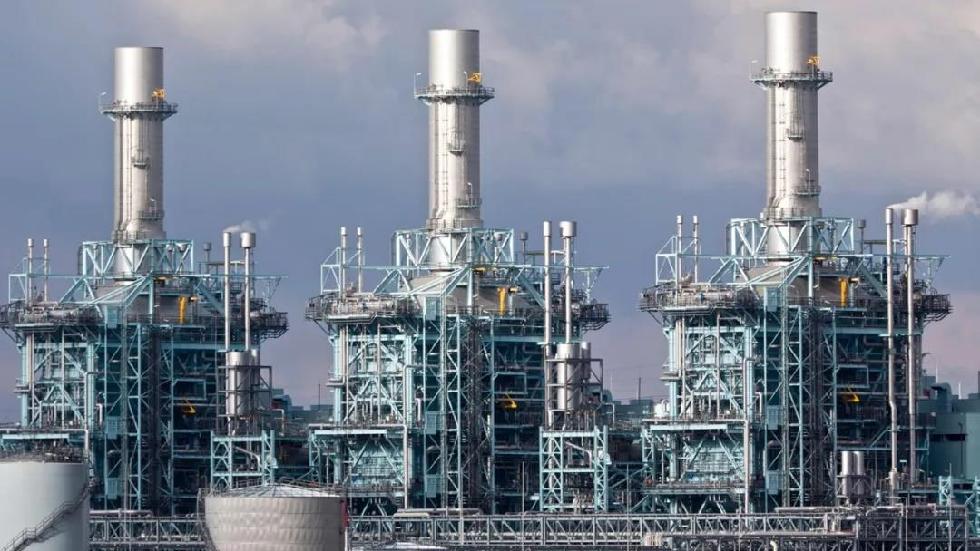

某鋼鐵生產商運行著一家配有 4 套機組的燃煤電廠，為該公司鄰近的鋼鐵廠提供電力和熱能。由于日益嚴重的環境問題和嚴格的法規要求，電廠的煙氣必須得到有效處理之后才能排放。除了滿足類似懸浮顆粒、汞和二氧化硫(SO?)等限值之外，電廠運營者還必須嚴格遵守氮氧化物(NOx)排放量不得大于 100mg/m3。

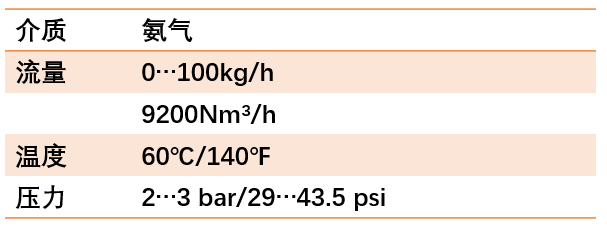

測量要求

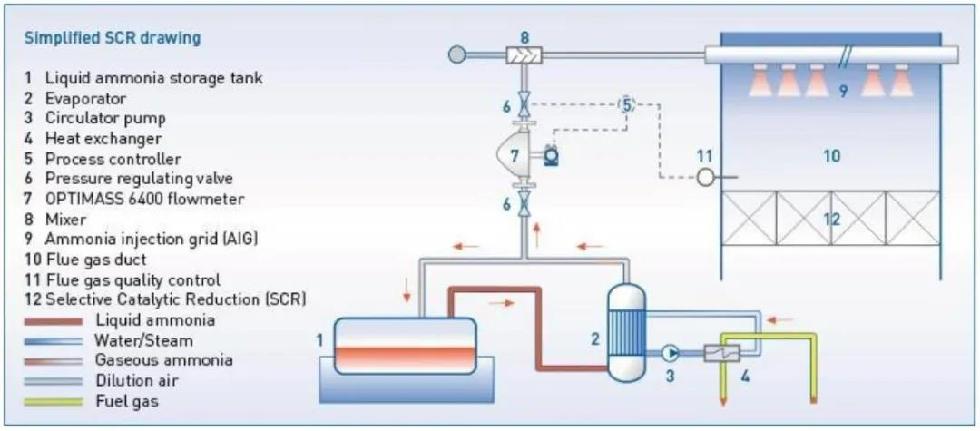

為了消除燃燒過程中產生的氮氧化物，電廠使用選擇性催化還原法(SCR)。在還原過程中，將氨氣(NH?)通過噴氨格柵(AIG)注入到高溫?zé)煔庵?。該還原劑使 NOx 在通過催化劑時轉化為氨氣(N?)和水(H?O)。選擇性還原法能夠達到 90%以上的催化轉化率。然而，有效的脫硝要求根據煙氣的質量流量精確投入相應比例的氨氣。氮氧化物的質量流量取決于許多參數，如鍋爐負荷、燃煤的種類或過?？諝?，因此該值變化范圍很大。這又反過來導致氨氣的注入量波動很大。因此，該電廠在尋找一種在高動態范圍下能夠精確測量氨氣投入量的流量計。
科隆解決方案
用戶決定使用 OPTIMASS 6400 科里奧利質量流量計。帶有標準法蘭的科隆質量流量計(DN 25)安裝于噴氨格柵的供料管上。對于此氣體應用，儀表采用倒裝形式安裝，已防止冷凝液積聚影響測量。
科隆流量計在氣體應用中具有良好的精度(測量誤差僅為±0.35% of MV)，并且在大動態范圍內具有高重復性。專利的 EGM?技術甚至使得質量流量計能夠檢測氨氣管路內是否有冷凝液。由于其先進的數據信號處理，儀表還能給出氨氣蒸發過程是否穩定的指示。
客戶利益
OPTIMASS 6400 顯著提高了電廠的脫硝效率。氨氣的投放量能夠根據氮氧化物的質量流量被精確控制。過量投入氨氣和未反應的氨氣釋放(氨逃逸)被有效阻止了。因此，電廠的運營者可以在氨氣利用率最高的情況下進行脫硝，從而降低成本。
科隆質量流量計專利的 EGM?技術對用戶的過程控制還有額外的幫助。OPTIMASS 6400 能夠檢測氨氣中是否存在冷凝液，這一信息使得用戶能夠得知額外的過程信息并判斷上游的蒸發器是否正常工作。因此，使用科隆流量計還能夠幫助用戶提高工藝安全性。
使用產品

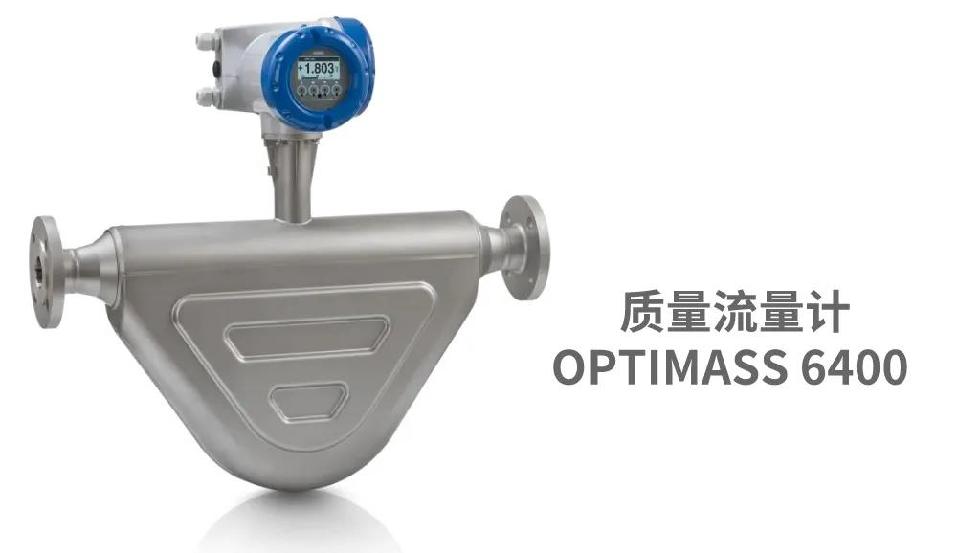

OPTIMASS 6400
雙彎管質量流量計
0.1%液體測量精度，0.35%氣體測量精度
含氣管理技術EGM?：不同的含氣量下持續穩定可重復測量
提供氣液兩相診斷信號
符合(MID)MI-005(除水外)液體的計量器具指令
符合(MID)MI-002氣體計量器具指令
OIML R117-1的低溫液態氣體貿易交接認證
OIML R137氣體貿易交接認證
符合API和AGA標準
ATEX、IECEx、NEPSI防爆認證
HART?, FF, PROFIBUS? PA & DP, Modbus and PROFINET。
