隨著汽車智能化的到來，ACC、PCW、LDW、盲點檢測、360俯視攝像頭等先進的輔助駕駛系統這些應用正在汽車座艙中滲透。同時座艙趨向于多種屏幕交互，除了控制面板之外，還有數字儀表板，甚至有些車型在車門上配有屏幕。
汽車座艙發展趨向以多個屏幕同時呈現信息，涵蓋從娛樂到電話、導航等數據傳送給駕駛員。而AR HUD可以作為HMI的窗口之一，是最直觀、最安全的方式。
AR HUD技術在汽車生態中的地位
AR HUD不僅可以幫助避免駕駛員受到不同形式的潛在干擾，也可成為用戶體驗與應用自動駕駛技術的重要媒介，因為AR HUD讓駕乘人員清晰直觀地理解到未來自動駕駛系統為汽車行駛過程中所作的決策。
然而目前AR HUD仍處于相當早期的階段，但市場呈現趨向蓬勃發展的局面。市面上AR HUD，F(xiàn)OV不超過10度，VID不超過10m，因此AR HUD的功能也受到限制?；旧?，這個規格只能做單車道AR導航，有很多功能也無法實現。加上擋風玻璃上的成像區域尺寸有限，因此可以呈現的數據也受到限制。
目前市場面已有的AR HUD其實只是對傳統WHUD的小幅升級。實際上，AR HUD可以做得更好且提供更多的體驗，為了實現這一目標，要超越簡單的WHUD 2.0，AR HUD需要更多的信息處理能力，整合許多數據源，能夠以低延遲進行實時計算，圖形渲染和坐標矯正。總而言之，與普通WHUD相比，實現真正的AR HUD需要應用更多的技術。

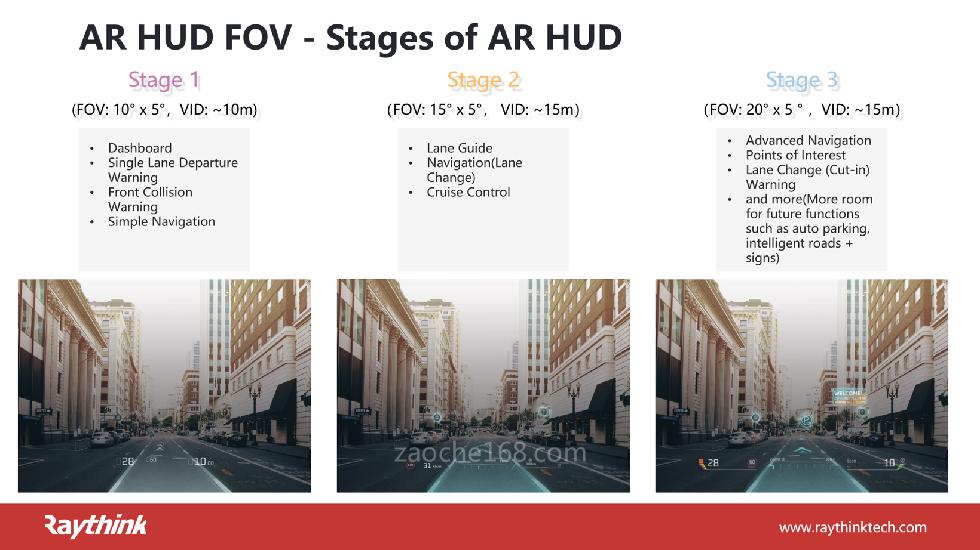

行業內普遍認為，HUD最重要的影響參數是FOV，以下圖為例，第1階段的視場角為10度，覆蓋了大約1條車道，而第2階段的視場角為15度，然后是視場角為20度的第3階段，姜叡石相信這是AR HUD真正開始顯示其價值的階段，也是Raythink目前一款產品：AR HUD PRO所擁有視場角參數。Raythink AR HUD提供車道級AR導航，以及超車和接近車輛預警，某種程度上可以大大降低汽車被擦撞或追尾的風險。如圖所示，超過20度FOV 的AR HUD能實現更多的功能，也是行業發展的最終目標。
分析痛點 提出解決方案
在設計全面的AR HUD解決方案時，開發者仍然面臨許多困難和挑戰。要設計AR HUD解決方案，必須至少考慮PGU解決方案、光學設計、系統整合、軟件和算法以及HMI設計。
對于PGU，目前在使用和開發的技術有4種，分別是TFT、DLP、LCOS和LBS。 其中TFT和DLP是較為成熟的技術，已經實現了量產。但是，它們還有一些缺陷，主要是體積、散熱還是成本。而LCOS和LBS是新技術，它們各自具有一些優點，但尚未實現量產，因此這2種技術仍然需要被驗證。
Raythink認為基于激光掃描技術的PGU方案提供了最佳的平衡，能夠?qū)崿F(xiàn)大的FOV和長的VID與表現出出色的性能，包括亮度、對比度、分辨率、散熱和功耗等。選擇PGU后，AR HUD產品須進行光學設計。目前，光學設計包括了自由曲面鏡技術，波導，全息光學組件以及其它如電腦全息術等技術。除了自由曲面鏡以外，使用其他技術來實現大規模生產都存在許多困難，但這些技術具有前景，特別是在減少HUD體積方面。
AR HUD需要考慮許多數據源的整合，其中許多數據源有不同的語言和格式。AR HUD需要整合儀表板信息，ADAS和DMS系統、導航、電話等信息。將來，還有信息娛樂、V2X和V2V等數據信息可能需要融入至AR HUD顯示系統中。然而，將所有這些數據源集成到一個系統中并保持穩定性和低延遲并非易事。
繼PGU設計，光學設計和系統整合之后， AR HUD需要軟件和算法進行處理成像。系統需要能夠?qū)崟r計算和渲染圖形，與外界匹配，實現真實的AR，而有了DMS，系統還需要計算眼睛的位置，調整顯示位置。軟件還可以實現在不同場景下的其他功能，例如在進入隧道或陰天區域時利用光傳感器自動調整HUD的顯示亮度，例如利用扭矩和加速/減速來智能地調整顯示圖像。在未來，可預見在HUD中將呈現的各種主題和圖形，甚至也可能實現AR HUD的應用程序生態系統（特別是當自動駕駛變得更加普遍時）。
最后，必須考慮HMI、UI和UX方面的設計。雖然AR HUD限制了駕駛員將視線從道路上移開的時間，但如果HMI設計不佳，過多的信息可能會分散駕駛者注意力，甚至讓駕駛者感到困惑。HMI的設計應盡可能簡單，并對要顯示的信息進行功能性的優先級排序。此外還需要考慮人類行為，生理學方面和關于注意力持續時間的研究。比如，我們將如何通過顏色和亮度來減少駕駛員疲勞，如何使用動態或靜態圖像，以及如何充分利用色彩理論？這些，都是目前仍有待驗證的。
前路漫漫 未來仍可期
考慮到所有這些困難，要將真正的裸眼AR HUD 推向市場化并不容易，在AR HUD落地化前，還有很多挑戰需要克服。不過，很多人看好這個市場，各大研究報告預計AR HUD市場在未來幾年將快速增長。 Raythink也相信越來越多的車型將裝配AR HUD，隨著AR HUD技術的發展和成本的下降，它會逐漸替代現有的WHUD。
Raythink希望推動AR HUD創新并助力行業發展。Raythink總部及生產基地位于深圳，在全球建立起國際化的研發中心，擁有長沙嵌入式軟件應用服務團隊、臺北光學創新研發中心以及印度班加羅爾算法和軟件開發中心，專注于下一代汽車人機界面的開發。
目前，Raythink 已擁有百余項發明及創新專利，可透過裸眼AR 技術實現 AR 導航、前方碰撞預警（FCW）、行人碰撞預警（PCW）、車道偏離預警（LDW）等功能。
目前Raythink有3種產品，F(xiàn)OV范圍從10度到20度 ， VID有10米和15米。Raythink的AR HUD PRO產品實現了目前市場上最大的視場角，而在縮小體積方面也具備顯著優勢。Raythink的AR HUD解決方案可以集成ADAS、DMS、儀表板、信息娛樂系統，同時提供出色的穩定性和低延遲性能。Raythink的AR HUD可以顯示ADAS功能，包括ACC，LDW，Cut-In預警，AR導航等。除汽車領域外，Raythink還有軌道交通的部署，可以幫助提高駕駛者的反應能力和應對能力，減少事故的發生。
強大團隊, 已多方合作
Raythink具備強大的研發隊伍，目前擁有超過百余項專利，涵蓋了光學設計等方面的技術成果。其中，得益于專利技術OpticalCore?光核引擎，銳思華創的AR HUD產品能夠減弱HUD對擋風玻璃PVB楔型膜夾層的依賴，在任何擋風玻璃上均可呈現清晰、無重影、無散斑的AR視覺效果。軟件技術上，其能夠與ADAS融合的顯示算法集成，從而提供極具觀賞性與實用性的AR輔助駕駛功能。通過在車機或域控制器上嵌入銳思華創開發的AR Generator? SDK工具套件，可以接入Map或HD Map的SDK數據、ADAS核心數據融合模塊，并經由AR渲染引擎、ML光學補償矯正，并將多層級的交互信息呈現在擋風玻璃上。
與此同時，為更好響應客戶的需求，Raythink組建了國際化生產管理團隊，引進先進設備，持續優化制程，建立行業領先的智能化生產和管理體系。Raythink完善的質量管控流程，包括AR HUD的光學檢測，如PGU、光機和下線檢測等，確保每一個出廠產品符合車規標準和客戶對質量的要求。
憑借領先技術、團隊實力、以及高性能和高可靠性的產品屬性等優勢，Raythink已經和多家車企以及一級供應商合作，共同推進AR HUD量產落地。
隨著行業發展，在不久的將來，當元宇宙的概念成為了現實，AR HUD將被定義為車載元宇宙的具現化交流窗口。
