基于NX建模、裝配及仿真模塊,依據零件車削加工工藝路線,創建了車削運動的仿真模型,并通過軟件干涉、裝配切割等功能,使刀具體呈實體最大化,提高了刀具剛性,完成了曲面零件車削加工專用刀具設計。
1 序言
a)主視圖 b)軸測圖
2 基本模型裝配建模
車削刀具運動仿真的裝配模型涉及被加工零件、刀具體等,為使其參數化,將結合NX的WAVE幾何鏈接器,在裝配環境中采用自頂向下的方式設計[1]。
圖2 刀具車削運動軌跡
圖3 刀具本體建模
3 車削運動仿真構建及刀具體建立
NX運動模塊是一個集成的CAE工具,提供了全面的機構建模和分析功能,可以模擬和評估機械運動系統。依據刀具車削運動軌跡,在NX運動模塊中設置干涉檢查機構,通過運動仿真過程中固定運動體創建干涉實體的功能生成干涉實體,應用裝配切割對刀具本體與干涉體進行求減運算,以及利用刀片安裝部位細節處理等方法完成刀具體建立。
3.1 運動仿真構建
(1)定義運動體 運動體是運動機構中的剛體,可以是裝配部件或一組實體、曲線或點等圖素。創建運動體時,需定義該運動體的幾何形狀[2]。在NX中選擇應用模塊→仿真→運動,啟動運動模塊。選擇主頁→解算方案→新建仿真,建立仿真文件。選擇主頁→機構→運動體,設置質量屬性選項為“無”,在部件導航器中分別定義零件為運動體、刀具為固定運動體[3]。
(2)建立約束 點在線上副可約束運動體上的一個點以保持與曲線的接觸。根據零件車削運動軌跡,選擇點在線上副建立刀具與工件的約束,具體操作如下。
選擇主頁→約束→點在線上副,指定類型為“剛體曲線”;選擇運動體為刀具本體,點為刀片圓心;曲線為刀具車削運動軌跡曲線,單擊“確定”建立點在線上副約束,如圖4所示。
圖4 建立點在線上副約束
(3)創建驅動 驅動體是對機構中的運動副或運動體建立一個獨立的驅動。具體操作如下:選擇主頁→機構→驅動體,指定驅動類型為“運動副驅動”;在約束導航器中選擇點在線上約束;在驅動選項中選擇多項式,設速度為20mm/s,單擊“確定”完成運動副驅動的創建。
(4)設置干涉 干涉主要比較在機構運動過程中是否發生重疊現象。通過設置干涉可檢查機構是否與選定的幾何體在運動的每一步存在碰撞,并以高亮顯示、創建實體或顯示相交曲線3種形式呈現。其中,創建實體與顯示相交曲線的干涉檢查是在運動仿真過程中在固定運動體上生成干涉實體或相交曲線。
選擇分析→運動→干涉,指定類型為“創建實體”;在部件導航器中選擇第一組為零件、第二組為刀具;設置模式為精確實體,單擊“確定”完成干涉設置。
(5)創建解算方案及仿真動畫 仿真模型定義完成后,必須定義運動分析的解算方案,并通過解算器求解,才能播放或查看每個時間點或位置的動畫。選擇主頁→解算方案,指定類型為“動態分析”;在解算方案選項中,選擇工作目錄為仿真文件夾,解算結束時間設置是車削運動軌跡曲線總長度與驅動速度的商,單擊“確定”完成解算方案創建。在主頁選項卡中單擊“求解”,完成解算方案求解。
NX結果選項卡中的動畫可以較方便地查看仿真運動情況,選擇“結果”選項卡,在“動畫”中單擊“播放”。
3.2 刀具體建立
(1)創建干涉實體 分析選項組中的動畫是基于時間的機構動態仿真,通過設置封裝選項可對運動組件進行測量、跟蹤和干涉等操作。選擇分析→運動→動畫,在封裝選項中勾選干涉,單擊“播放”完成干涉實體創建,如圖5所示。
圖5 干涉實體生成
(2)刀具體裝配切割及細節處理 裝配切割是在裝配環境下貫穿多個組件而進行的組件之間的求差運算。通過應用模塊→建模,切換至建模模塊。選擇菜單→插入→組合→裝配切割,指定目標為刀具體,工具為干涉體,單擊“確定”完成刀具體主體部分的建模;對刀片安裝位置進行細節處理,完成刀具體設計,結果如圖6所示。

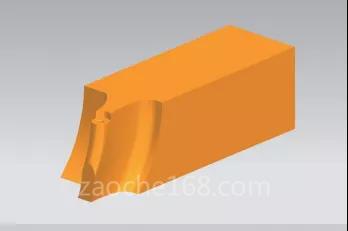

圖6 刀具體
4 結束語
本文結合零件車削加工路線,應用NX軟件強大的建模及仿真功能,以零件模型為參考對刀具體進行干涉檢查、分析并反求刀具體實體模型,完成了車削專用刀具的設計。該設計方法在復雜曲面零件、異形曲面零件的車削加工刀具設計方面具備先進性,為車削專用刀具的創新設計提供了參考。該車削專用刀具的設計方法已向國家知識產權局申請專利,申請?zhí)枺?01210206261.9。
