汽車級電阻，節省電路板空間，工作電壓為450 V，公差± 0.1 %，TCR低至± 10 ppm/K

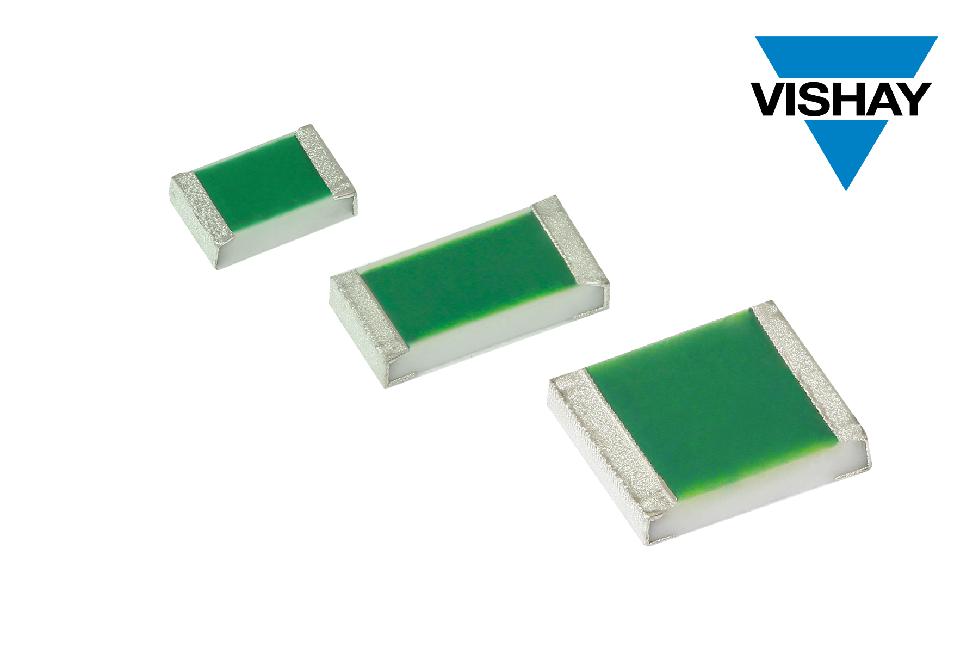

賓夕法尼亞、MALVERN — 2022年3月28日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出0805外形尺寸小型器件，擴充其TNPV e3系列汽車級高壓薄膜扁平片式電阻器。Vishay Draloric TNPV0805 e3是業內先進的0805外形尺寸小型器件，工作電壓達450 V，公差低至± 0.1 %，TCR僅為 ± 10 ppm/K。
TNPV0805 e3體積小、電壓高，可替換較大封裝的電阻和多個相似外形尺寸的器件，且不影響精度，減少元件數量，節省電路板空間，降低成本。器件經過AEC-Q200認證，典型應用包括汽車和工業逆變器電壓測量、電池管理系統分壓器、車載充電器以及測試測量設備。
TNPV e3系列電阻外形尺寸分別為0805、1206和1210，阻值為121 kW至3.01 MW，工作溫度-55 °C至+155 °C、最大外形尺寸器件工作電壓最高可達1,000 V。電阻在各種環境條件下非常穩定可靠，額定功率和+70 °C環境溫度下，1,000小時最大電阻變化率≤ 0.05 %，具有優異的防潮性（85 °C，85 %相對濕度），耐硫能力符合ASTM B 809規定。
器件適用于自動SMD組裝系統貼片加工和自動焊接。電阻無鹵素，符合RoHS標準，純錫電鍍兼容無鉛（Pb）和含鉛（Pb）焊接工藝。
器件規格表：
|
產品型號 |
TNPV0805 e3 |
TNPV1206 e3 |
TNPV1210 e3 |
|
外形尺寸 |
0805 |
1206 |
1210 |
|
阻值范圍 (W) |
180 k~1 M |
160 k~2 M |
121 k~3.01 M |
|
公差 (%) |
± 1; ± 0.5; ± 0.1 | ||
|
TCR (ppm/K) |
± 50; ± 25; ± 15; ± 10 | ||
|
額定功耗，P70 (W) |
0.20 |
0.25 |
0.33 |
|
工作電壓 (V) |
450 |
700 |
1000 |
|
工作溫度 (°C) |
-55~+155 | ||
TNPV0805 e3現可提供樣品并已實現量產，一般供貨周期為12周。
VISHAY簡介
Vishay 是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech.?。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000 強企業”。
