倍福的MX系統是一款經過空間優化的靈活、智能的系統解決方案，可以完全取代傳統控制柜，為工廠自動化提供了全新的自由度。MX系統采用模塊化設計，能夠直接布署在設備上，可以顯著減少工程設計、裝配、安裝以及維護工作量，幫助設備和系統制造商以及運營商提高整個流程運轉效率：從MX系統 的規劃設計、設置和安裝，到給配備有MX系統的設備進行維護。
MX系統的基本設計理念是為所有采用的電子元器件和機電組件配備標準的電氣和機械接口。通過采用這樣的設計理念，系統只需配備兩種類型的接口：
- 通過數據接口將各個功能單元集成到EtherCAT網絡中，同時提供24V直流電，必要時，還可提供48V直流電。
- 第二個接口則是適用于低壓范圍的標準接口。第二個接口用于輸出最高530V AC的電源電壓以及最高 848V DC的驅動系統直流母線總線電壓。
通過接口的標準化能夠?qū)鹘y(tǒng)控制柜中的所有功能映射為一個背板系統。與接口一樣，背板也分為兩種類型，配備標準連接器樣式的接口。背板采用堅固耐用的鋁質外殼，背板與外殼組合構成底板。此外，MX系統中還包含了工業PC、總線耦合器、I/O、運動控制、繼電器以及系統電源等產品領域的所有功能模塊。它們都可以簡單地插接在底板上，通過螺絲擰緊固定。底板和功能模塊組合后的防護等級可達IP67，可以直接安裝在設備上，顯著提升空間利用率。
為工程設計帶來優勢
底板與功能模塊組合后構成的模塊化系統解決方案可用于實現各種自動化任務。MX系統的一個獨特優勢是：其功能模塊中集成了各個功能，如出線線路保護功能。這樣便于進行項目規劃，并大大減少組件數量。根據初步應用經驗，在某些情況下，電路圖及相關的工作量都減少了80%，這很好地說明了MX系統在項目規劃方面的優勢。即使是在工程設計階段，MX系統的低空間需求也可以帶來更進一步的競爭優勢，因?yàn)椴辉傩枰獮镸X系統設計特殊的安裝空間和托架，簡化了部門之間的協調工作。另一個重要的方面是，MX系統是符合相關控制柜標準，與傳統控制柜不同，它是一個符合CE、UL CSA和IEC認證的統一解決方案，因此也是可以滿足全球各項標準的解決方案。
為自動化系統安裝帶來優勢
MX系統的各種功能模塊可以簡單地插接在底板上，通過螺絲擰緊固定，這種設計理念徹底顛覆了傳統控制柜的設計，并完全取代了控制柜的使用，省去了控制柜及其安裝板的機械裝配工作以及耗時的手動接線工作。因此，MX系統的安裝工作一個小時內即可完成，包括所需的測試和檢查。而安裝一個功能相似的控制柜，則至少需要24小時。這意味著，MX系統也可以幫助解決技術工人短缺的問題，因?yàn)樗梢燥@著減少每個工人完成規定任務所需的時間，避免出現接線錯誤的風險。在物流方面，MX系統相對比傳統控制柜也具有明顯優勢，因?yàn)樗耆∪チ藱C(jī)械作業步驟，意味著裝配所需的工作空間大大減少，完全消除了制造控制柜的外在需求。
為設備安裝帶來優勢
與傳統的解決方案相比，MX系統結構相當緊湊，因此可以在視覺和功能上與設備安裝空間融為一體。這樣可以讓設備的占地面積減少很多倍。由于MX系統可以采用級聯安裝方式，因此可以非常容易地實現模塊化機械設計方案。此外，它還可以顯著縮短到到傳感器或執行機構之間的電纜長度。使用預裝電纜可以顯著簡化安裝過程，避免出現接線錯誤。由于模塊的插接非常簡單，連接工作不需要由受過專業培訓的電工完成。
為設備終端用戶帶來優勢
MX系統也可以為設備終端用戶帶來維修和維護方面的進一步優勢：MX系統的各個部分都配備了聯網的智能EtherCAT組件，因此可隨時進行全面的系統診斷。除了傳統的狀態LED之外，每個功能模塊都有一個DataMatrix碼形式的獨特序列號。該代碼可以通過智能手機APP掃描，它可以連接智能手機與控制器，并檢索相應功能模塊的診斷數據。由于模塊具有熱插拔功能，可以輕松更換有故障的模塊，即使在運行期間也可以插補模塊。模塊化的MX系統涵蓋了各種自動化技術，顯著減少了零部件的使用數量以及備件庫存，幫助設備制造商和系統運營商提高核心競爭力。由于MX系統簡單的基本原理，在設備的生命周期結束之后，其功能模塊還可以在新的應用中重復使用。

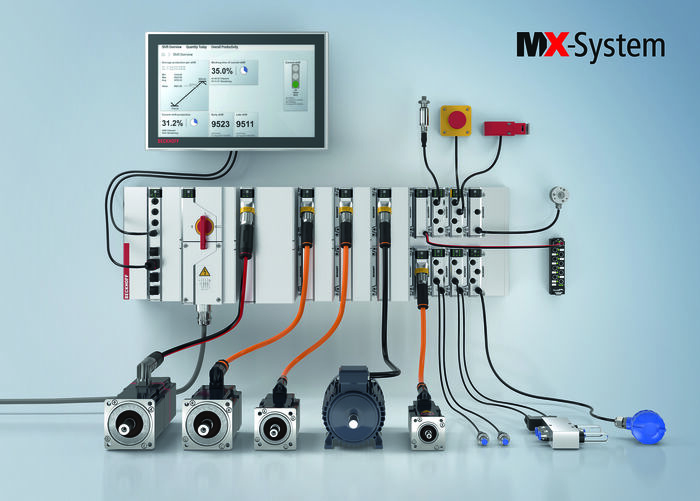

圖片注釋?zhuān)?BR> 與傳統控制柜相比， MX 系統可以顯著提升設備整個生命周期內的生產效率。
