一.為什么需要10M車載以太網
目前車載百兆以太網（100Base-T1）和千兆以太網（1000Base-T1）技術較為成熟，但如果直接用100Base-T1/1000Base-T1來替代目前被廣泛使用的CAN/CAN FD/LIN/FlexRay等低速車載總線，就會出現帶寬利用率低、成本和功耗過高等問題。
二.Espresso T1S
10BASE-T1S是在IEEE 802.3cg規范下的一種新的10Mbps單對以太網物理層網絡技術，是為汽車和工業應用而設計的。其關鍵目標是在多分程網絡上提供低成本、無沖突、確定性的且基于以太網的傳輸，并且它的傳輸速度可達10Mbps。
Espresso T1S設備是10BASE-T1S網絡的一個新硬件接口解決方案。當其連接到10BASE-T1S網絡中時，便能夠刺探到通過10BASE-T1S網絡傳輸?shù)乃幸蕴W(wǎng)幀，并且不會增加網絡中的節點數量。該設備提供了三種監視模式——顯示所有10BASE-T1S以太網幀的混雜模式；額外顯示BEACON符號的擴展模式；捕獲所有發送或接收的10BASE-T1S PHY級事件（如BEACON、COMMIT等）的全面監視模式。
此外，Espresso T1S設備配備了兩個10BASE-T1S連接器（每個有兩個針腳），而且Espresso T1S設備可以通過配備的連接器連接到10BASE-T1S網絡中，還可以通過一個10/100BASE-TX接口連接到PC上并進行數據和控制通信。并且，把Espresso T1S設備與OptoLyzer? Studio軟件結合使用，我們可以很容易地進行10BASE-T1S總線系統檢測。

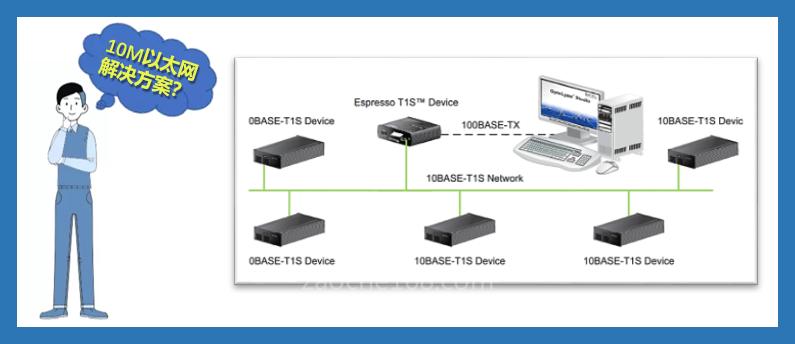

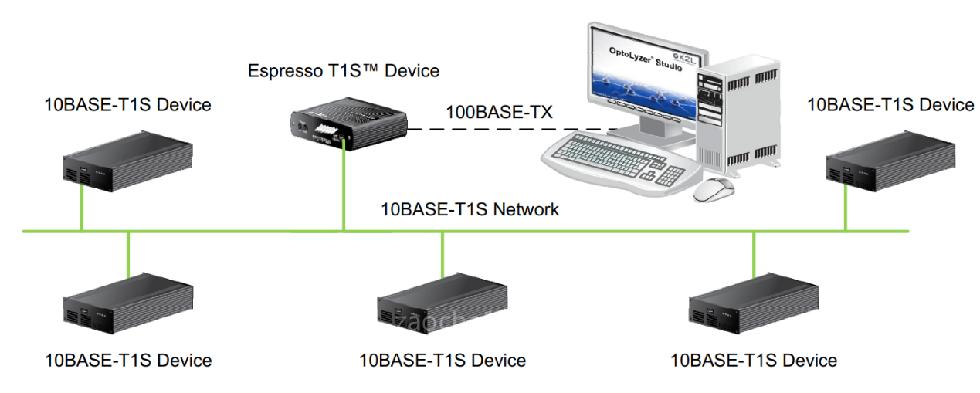

（帶有Espresso T1S設備的10BASE-T1S網絡實例）
三. LAN8670/LAN8671/LAN8672

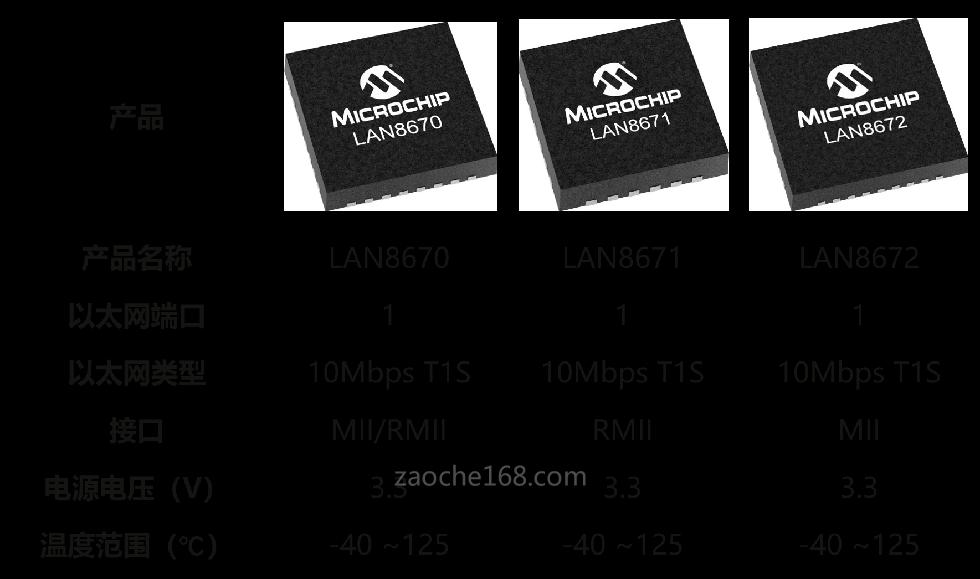

Microchip的LAN8670/LAN8671/LAN8672（10BASE-T1S單對以太網PHY）三款產品是根據IEEE Std 802.3cg-2019TM規范而設計的緊湊型、低功耗且高性價比的單端口10BASE-T1S以太網物理層收發器。這三款器件通過非屏蔽雙絞線（UTP）等單平衡對的介質提供10Mbit/s半雙工發送和接收能力，并且均可創建多路和點對點網絡拓?fù)浣Y(jié)構。
| Demo和評估板：

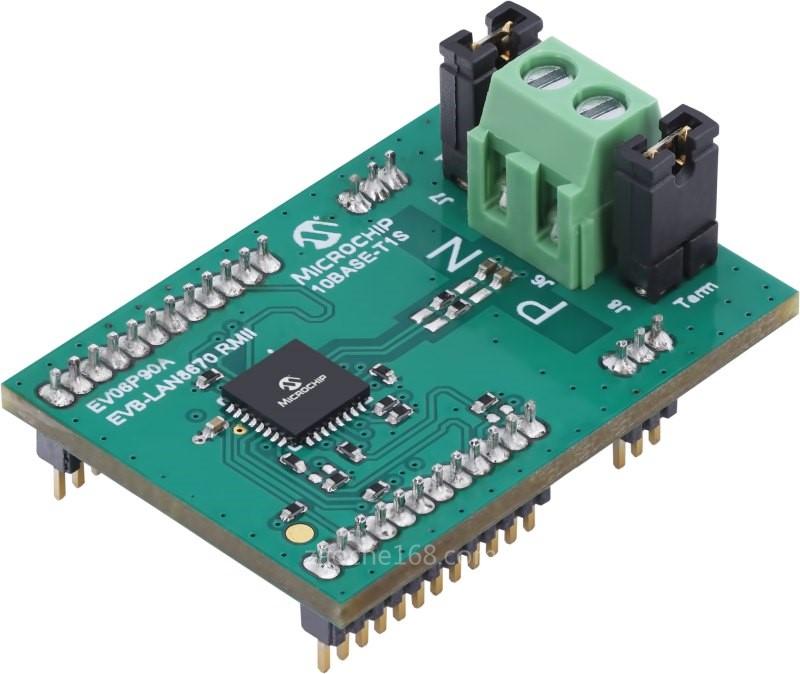

(EVB-LAN8670-RMII)
EVB-LAN8670-RMII不僅可以和SAM E54 Curiosity Ultra開發板或SAM E70 Xplained Ultra評估套件等進行10BASE-T1S以太網通信，還可以和其他Microchip開發硬件一起使用。

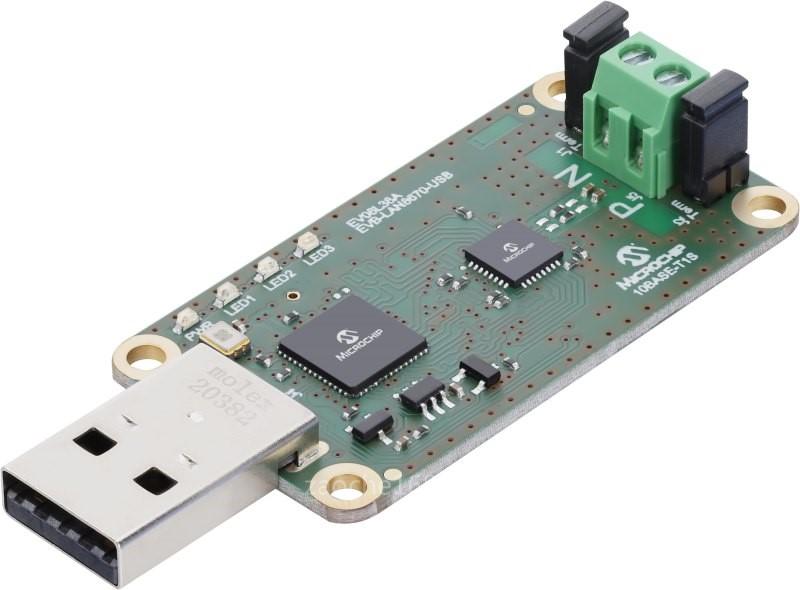

（EVB-LAN8670-USB）
EVB-LAN8670-USB利用Microchip的LAN9500A將一個USB接口和一個10BASE-T1S以太網接口相互連接。因此，該適配器可以作為一個網卡，通過USB 2.0將應用程序連接到10BASE-T1S網絡接口中。
四.ENC28J60
Microchip的ENC28J60（帶SPI接口的10Base-T以太網控制器）是一款28引腳的10BASE-T獨立以太網控制器，具有板載MAC和PHY、8KB緩沖RAM以及一個SPI串行接口。ENC28J60采用小尺寸封裝，不僅可以大大降低成本和復雜性，還可以減少電路板空間。

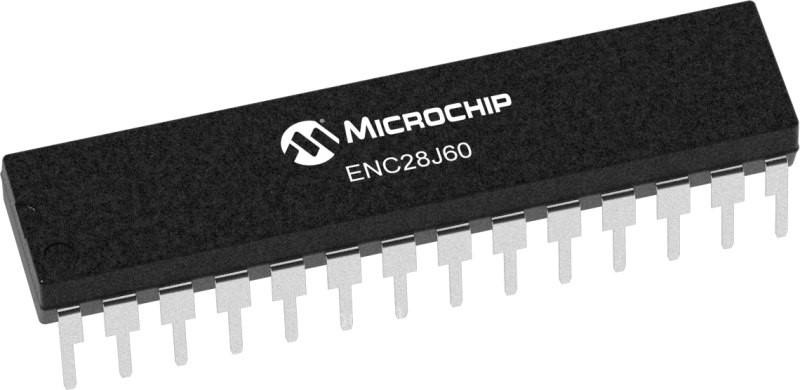

（ENC28J60）
? 兼容IEEE 802.3；
? 集成MAC和10BASE-T。
| ENC28J60的Demo和評估板：

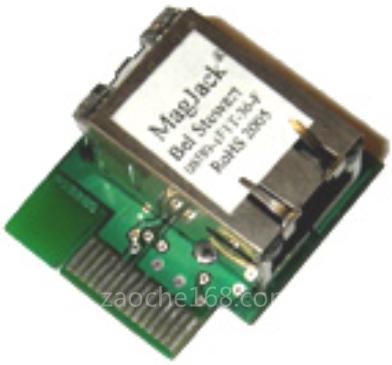

（PICtail Ethernet Board）
PICtail Ethernet Board是一塊以太網Demo板，它可以用于評估Microchip Technology的ENC28J60獨立10Base-T以太網控制器，并為評估和開發以太網控制應用提供一種低成本的方法。該板具有靈活的設計，可插入多種demo板。開發板上裝有28針ENC28J60以太網控制器，并且該控制器可以和RJ-45母型接頭連接。
（ETHERNET PICTAIL PLUS DAUGHTER BOARD）
Ethernet PICtail Plus Daughter Board為評估和開發以太網控制應用提供了一種低成本的方法。該板可插入Microchip的Explorer 16開發板。同PICtail Ethernet Board，該開發板上也裝有28針ENC28J60以太網控制器，并且也可以和RJ-45母型接頭連接。
五.PIC18F86J60
功能豐富的PIC18微控制器集成了10Mbps以太網通信外設。當您需要遠程控制和監測的應用時，這個單芯片解決方案便是一個理想的選擇。

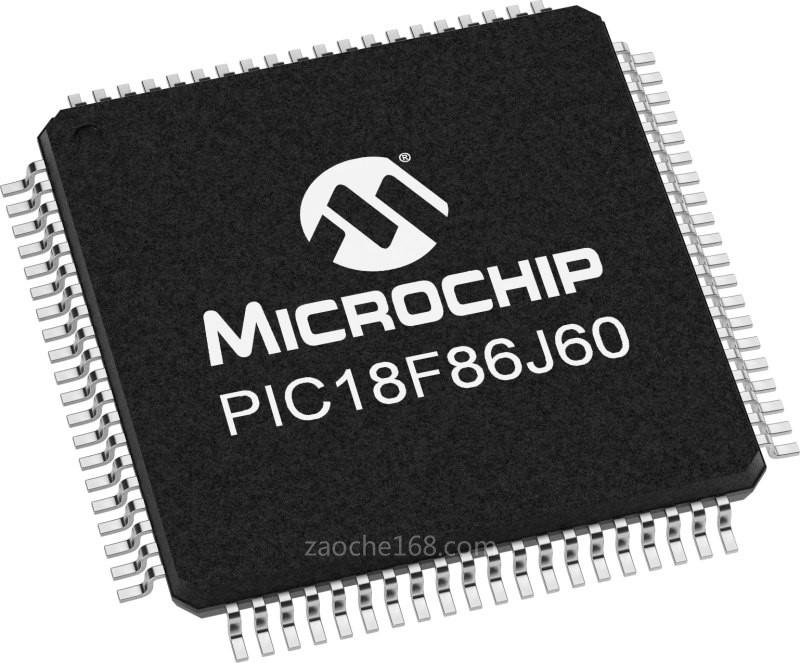

（PIC18F86J60）
? 兼容IEEE 802.3的以太網控制器；
? 完全兼容10/100/1000Base-T網絡；
? 集成MAC和10BASE-T PHY；
? 溫度范圍：-45~85℃。
| PIC18F86J60的Demo和評估板：
（PICtail Ethernet Board）
PICtail Ethernet Board可插入PIC18 Explorer，并且為評估和開發以太網控制應用提供了一種低成本的方法。

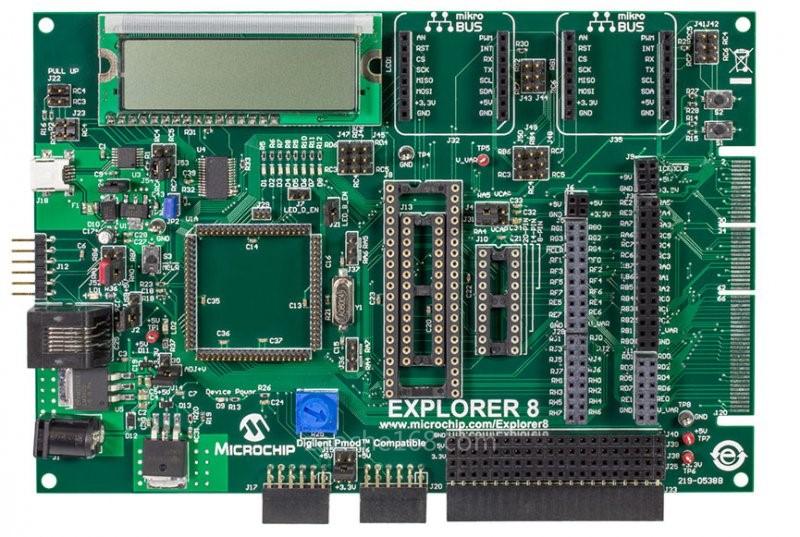

（Explorer 8 Development Kit）
Explorer 8 Development Kit不僅是一個用于8位PIC?微控制器的全功能的開發板和平臺，還是一個多功能的開發解決方案，并且其具有多個外部傳感器、板外通信和人機界面的選項。
六.T1S Sim軟件

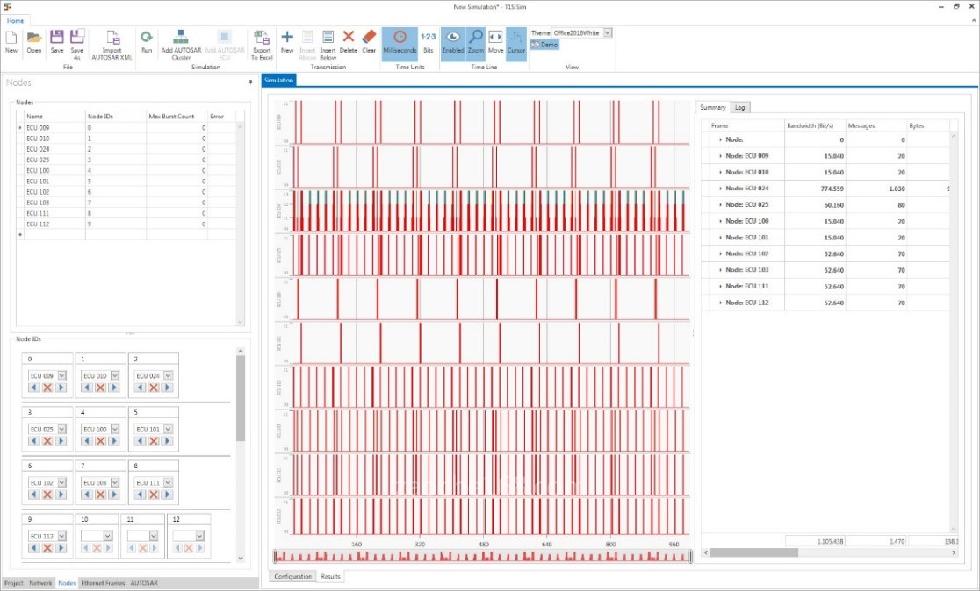

T1S Sim是一個模擬10BASE-T1S系統的軟件。該軟件不僅允許導入AUTOSAR系統描述，而且可以將CAN、CAN FD和FlexRay集群映射到10BASE-T1S，還可以計算出帶寬等性能統計數據并將總線流量進行可視化。
? 支持10BASE-T1S系統設計的仿真；
? 支持導入AUTOSAR XML中定義的CAN/FlexRay集群；
? 支持ECU活動的可視化；
? 支持統計數據的計算。

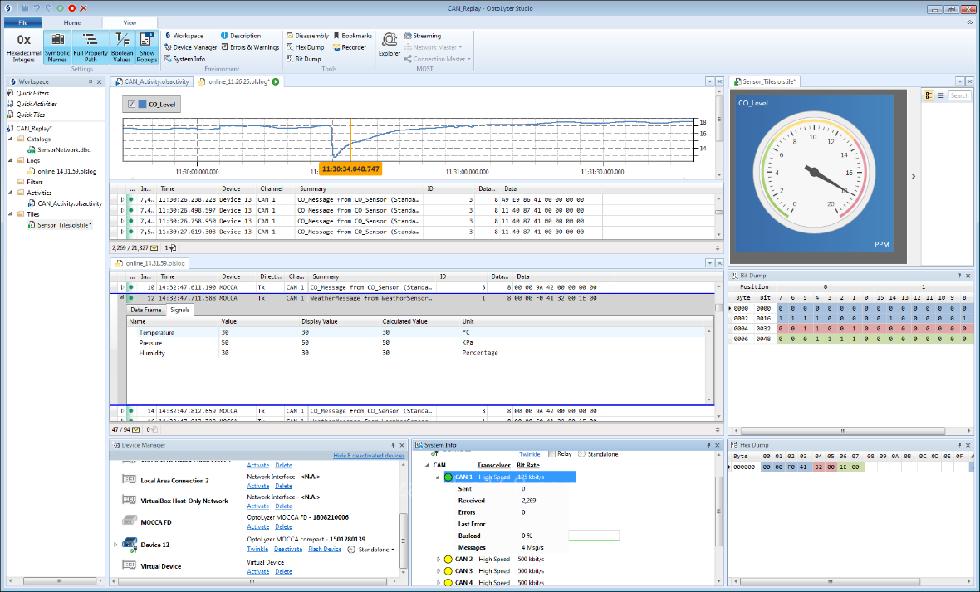

七.OptoLyzer Studio
OptoLyzer Studio是一款用于車載以太網分析、仿真和測試的軟件。它不僅可以提供消息記錄、圖形化、活動區、過濾、消息注入和書簽，還支持多種協議。
? 支持多種總線系統：Ethernet/Internet、CAN、LIN、FlexRay、MOST和INICnet 50utp等；
? 支持多種硬件設備：Espresso T1S、OptoLyzer MOCCA系列、INICnet 50utp Sniffer和Kvaser Leaf Light v2/Pro HS v2等；
? 支持多種數據格式文件的導入導出：*.blf、*.asc、*.csv、*.pcap、*.pcapng、*.olslog、*.img和*.k2llog等。
