2023年3月9日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)TLE9879QXW40芯片的400W汽車電子水泵方案。

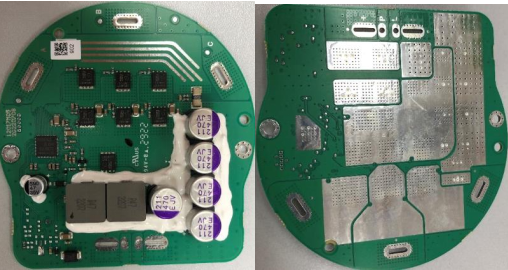

圖示1-大聯大品佳基于Infineon產品的400W汽車電子水泵方案的展示板圖
汽車水泵是發動機冷卻系統的重要部件，它的作用是使冷卻液在發動機的冷卻水道內快速流動，以保持發動機正常工作溫度。根據驅動方式的不同，水泵可分為機械水泵和電子水泵兩種類型。相比于機械水泵容易受發動機轉速影響，電子水泵由電子單元控制，可根據發動機的實際冷卻需求靈活工作，這使其在新能源汽車中備受青睞。由大聯大品佳基于Infineon TLE9879QXW40芯片推出的400W汽車電子水泵方案具有靈活控制、高效率的特點，可提高汽車冷卻系統的可靠性。

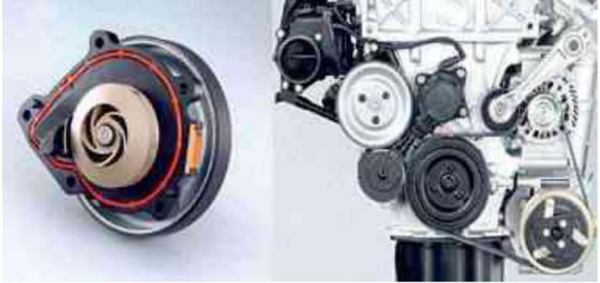

圖示2-大聯大品佳基于Infineon產品的400W汽車電子水泵方案的場景應用圖
本方案的核心應用了Infineon旗下的TLE9879QXW40單芯片三相電機驅動器，其集成了Arm? Cortex-M3?內核，可實現磁場定向控制等高級電機控制算法。在驅動器內部包含了六個完全集成的NFET驅動器，優化后可通過3個外部電源NFET驅動三相電機、一個支持低電壓操作和可編程電流的電荷泵以及用于優化EMC行為的電流斜率控制。TLE9879QXW40外設集成了一個電流傳感器、一個與用于PWM控制的捕獲和比較單元同步的逐次逼近型ADC，以及3位定時器。還集成了一個LIN收發器，以便與器件以及許多通用I/O進行通信。此外，TLE9879QXW40還包括一個片內線性穩壓器，用于為外部負載供電。

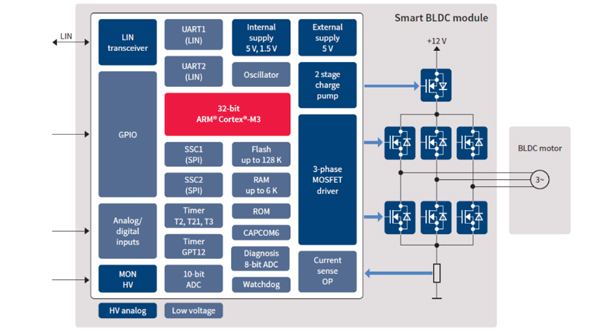

圖示3-大聯大品佳基于Infineon產品的400W汽車電子水泵方案的方塊圖
借助TLE9879QXW40器件的優勢，本方案可為電子水泵設計提供高性價比與集成度，從而為新能源汽車冷卻系統帶來精細化管理，降低因溫度而引起的發電機故障概率。
核心技術優勢：
● 支持12V系統，輸出400W功率的FOC BLDC/PMSM電機控制應用;
● 支持多種電機的直接參數調節;
● 支持過壓(OV)、欠壓(UV)、過流(OC)、過溫(OT)和短路等診斷和保護;
● 實現了堵轉檢測和弱磁控制等高級電機控制算法。
方案規格：
● 支持9-16V的直流電源輸入;
● 支持無傳感器FOC BLDC/PMSM電機控制;
● 支持Hall Senor FOC BLDC/PMSM電機控制;
● 支持PWM/LIN控制命令調速。
（大聯大品佳）
