在汽車行業中，初期產品設計方案決定了產品生命周期成本的70%-80%，因此，在汽車產品開發前期進行方案的精益設計對產品的成本控制具有重要的意義，避免了后續產品頻繁變更帶來巨大的浪費。
1）拆解分析
蓄電池托盤總成通過螺栓與車身縱梁連接，主要用于支撐蓄電池與膨脹水箱。
（1）部件數量：蓄電池托盤總成（包括螺栓、螺母在內）總共 74 個零部件，其中：電瓶托盤支架體由 19 個鈑金零部件焊接而成，且零部件的厚度不完全一致；
（2）電瓶托盤支架材料：DX52D+Z；
（3）部件重量：6.713kg；
（4）.總成工藝：采用鈑金拼焊結構，鈑金沖壓加工后，通過焊接工藝拼焊而成；
（5）.部件成本：163.76 元。
2）創建 EBOM
3）分析機會
通過對利用DFMA? 軟件對蓄電池托盤總成進行成本分析及精益設計分析，并通過開展頭腦風暴活動，收集蓄電 池托盤總成精益設計提案，并對提案進行詳細分析。最終，以最少零部件數的精益設計理念角度考慮，電瓶托 盤支架 19 個鈑金件之間沒有相對運動，只要安裝可靠，強度滿足要求，理論上 19 個鈑金零件可以合并為一個，且為同一種材料。 并進一步通過有目的性的資料搜集與對標分析，福特金牛座蓄電池托盤材料為注塑一體成型，材料采用 PP+GF30。其中，PP+GF30 材料特性為特高耐熱，高強度，高剛性, 密度：1.13±0.02g/cm3，洛氏硬度≥95R， 拉伸強度 ≥65 Mpa；簡支梁無缺口沖擊強度≥40 kJ/m2；斷裂伸長率≥8％；彎曲強度≥80Mpa；收縮率 0.5-0.8 % 。常用于如蓄電池托架、如發動機冷卻風扇等 .
4）方案再設計

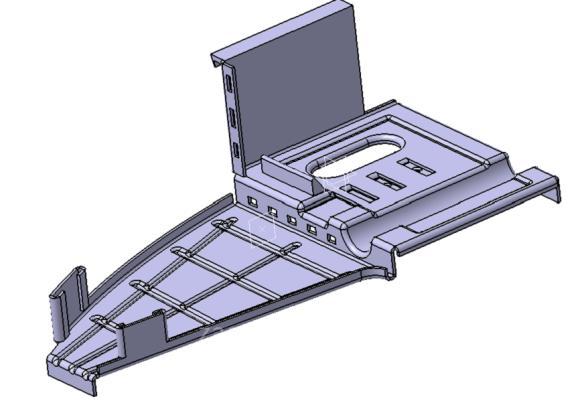

利用最少零部件精益設計理論，在保證電池托盤現有功能的前提下，對電瓶托盤支架進行全新設計，電瓶 托盤支架總成材料采用 PP+GF30 注塑一體成型，并將電瓶托盤支架整體注塑為 1 個零部件，采取卡接結構與車 架相連，最終方案為蓄電池托盤總成零部件數量減少為 7 個。在零部件數量減少的同時，滿足了部件原有功能 要求，零部件成本大大減少，由于取消了標準件的固定，零部件質量得到大幅度提升，與車身的連接采用卡扣 結構，實現了蓄電池托盤總成的快速安裝。

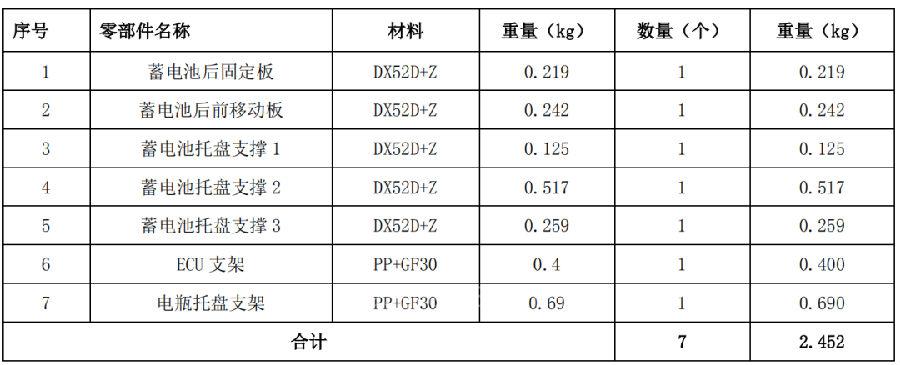

表 2 優化后方案-蓄電池托盤總成 BOM 表
通過對蓄電池托盤總成的精益設計，實現了零部件數量從 74 個減少到 7 個，減少零部件數量 67 個，零部 件減少率為 91%；蓄電池托盤總成的重量由 6.713kg 減少到 2.452kg，重量減少 63%；電瓶托盤支架安裝采用卡 接結構，緊固件數量有 57 個減少到 0 個，實現了 100%取消緊固件數量，大大提升了部件總成質量，質量成本 降低 86%；蓄電池托盤總成制造成本由原方案 163.76 元降低到 41.91 元，總制造成本降低 74%。

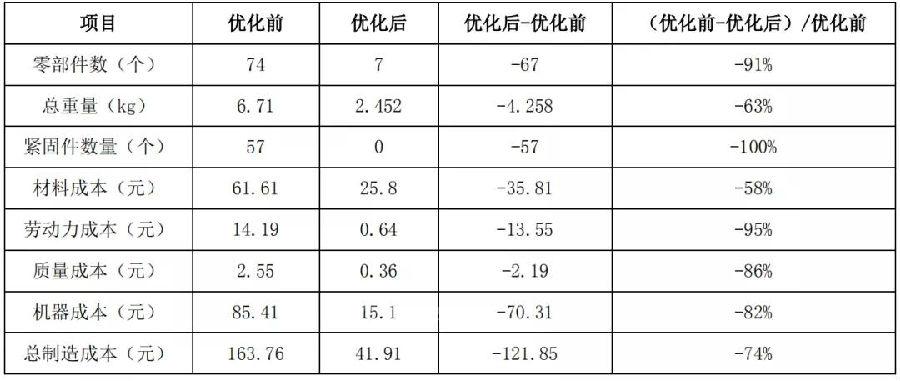

表 3 優化前/后-蓄電池托盤總成對比分析
