大螺紋結構作為錐形殼體小端裝配聯接的關鍵部位，加工難度大，精度要求高，加工過程中測量困難，試裝失敗制品返修的情況頻繁發生。針對大螺紋返修過程的4個關鍵技術難題：刀具選用、裝夾找正、試切對刀和測量方法進行研究，為錐形殼體小端大螺紋返修提供一套可靠的技術方案。
1 序言
螺紋配合結構在機械行業中被廣泛應用。螺紋的加工方法多種多樣，主要有銑削、磨削與車削3種。螺紋車削加工由于刀具結構簡單，裝夾方便，以及刀具與工件可精準定位，因此作為大螺距螺紋的加工方法被廣泛應用。眾多學者分別對提高螺紋車削質量的方法[1-4]、大螺紋加工工藝與測量方法[5]及數控車床編程的處理方法[6，7]等進行了研究。
基于螺紋的難加工、難測量、易超差及加工后變形試裝失敗的現象，針對大螺紋返修過程中的4個關鍵技術難題研究出一套可靠的返修技術方案。
2 問題分析
錐形殼體套裝完成后，小端大螺紋與和其對接裝配的內螺紋試裝失敗。外螺紋M215×6-3h的中徑尺寸理論值為φ211.103圖片mm，復測的實際尺寸為φ 211.28mm，超差約0.18mm。產品的試裝失敗原因是螺紋中徑尺寸偏大，導致螺紋旋合不進。
加工的產品為總長約1400mm的錐形結構，大端定位面臺階高僅5mm，且該產品為裝配組件狀態，沒有可以直接用于裝夾的定位面。螺紋中徑超差0.1～0.2mm，因此對裝夾精度要求很高，需設計工裝進行裝夾。
螺紋屬于旋轉結構，對刀難度大，徑向與軸向均無法實現直接對刀，只能通過目視觀察逐漸縮小對刀偏差，逐漸逼近試切。螺紋中徑超差僅為0.1～0.2mm，對刀與試切余量很小，風險與難度極大。
3 返修技術研究
3.1 刀具選用
分析圖樣中的螺紋尺寸要求與產品材料，螺紋尺寸為M215×6-3h，觀察超差螺紋當前狀態，根據產品狀態選用刀體R356.2525.05（HORN）。為了更好地控制返修螺紋牙型的幾何特征，避免產品返修后產生毛刺而影響加工過程中徑的測量，選用全牙型標準成型刀片R315.3660.02MG12（HORN）進行加工。刀片與刀體如圖1所示。
a）刀片
b）刀體
圖1 刀片與刀體
3.2 裝夾找正
返修產品的裝夾需要充分考慮臥式車床與錐段產品的結構特點，以及待返修產品已完成的外形非金屬材料套裝，此套裝材料承壓能力差。
因此，制作兩個帶止口的工裝（見圖2）。大端工裝使用自定心卡盤裝夾在機床上，采用大端內孔定位與小端頂緊的方式進行裝夾與定位，如圖3所示。
圖2 工裝
圖3 裝夾與定位示意
為滿足返修大螺紋的精度要求，需保證裝夾配合間隙＜0.03mm。裝夾找正時需滿足如下要求。
1）根據錐段大端與小端內孔直徑尺寸設計工裝止口前端直徑尺寸，內孔直徑尺寸與止口前端直徑尺寸差值應＜0.03mm。
2）將產品吊裝至大致位置后旋轉機床，采用4點測量法打表測量待加工部位周圍的圓跳動量，保證圓跳動量＜0.03mm。
3.3 試切對刀
螺紋屬于旋轉結構，僅能通過逐漸逼近試切的方法找到準確的對刀點。然而待返修大螺紋中徑超差量?jī)H為0.1～0.2mm，沒有足夠的試切余量。

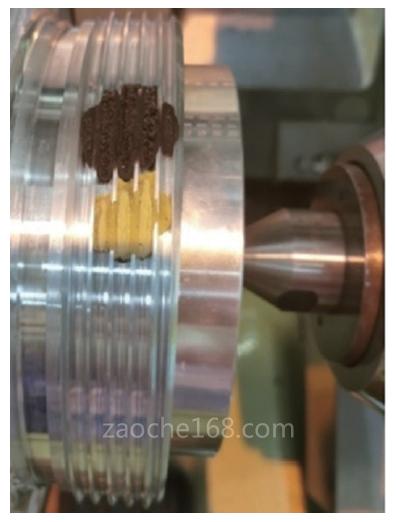

為解決試切余量不足的問題，選用合適黏度的橡皮泥，涂在待返修的螺紋兩側，試切螺紋兩側橡皮泥后，通過測量?jī)蓚?cè)橡皮泥剩余厚度一致從而粗略找到對刀點，如圖4所示。
圖4 橡皮泥試切法
由于橡皮泥硬度與實際產品硬度相差較大，因此試切橡皮泥僅是初步驗證方案的可行性，并找到大致的對刀點。取下橡皮泥，然后采用X值（徑向）逐漸逼近理論值和Z值（軸向）左右調整逼近理論值的方式進行試切與觀察，直至螺紋兩側均產生切屑，則證明找到了對刀點。螺紋中徑超差0.18mm的產品Z向與X向逼近試切情況見表1。找到對刀點后，逐漸調整進刀量，邊加工邊檢測，直至加工出合格的螺紋。
表1 Z向與X向逼近試切情況
3.4 測量方法
螺紋作為回轉復合結構，需要專用的量具進行測量。中徑作為螺紋配合的關鍵部位，可先采用中徑千分尺進行測量，然后使用螺紋環規進行檢測，確保牙型正確。錐段的裝夾方式為“一頂一夾”。為解決產品裝夾過程中無法使用環規的問題，在裝夾前先將環規套在頂尖內并固定在機床后座上，在加工過程可以隨時使用環規進行螺紋檢測，如圖5所示。
a）中徑千分尺測量
b）環規測量
圖5 加工過程測量
4 結束語
大螺紋結構多應用于大型機械結構件，在產品的研制階段常出現超差試裝失敗的情況。由于產品材料昂貴，加工周期長，交付節點緊張，因此研究出一套可靠的返修技術方案是很有必要的。本文從刀具選用、裝夾找正、試切對刀和測量方法4個大螺紋返修過程的關鍵技術難題進行研究，解決了錐形殼體小端大螺紋返修的技術難題。
參考文獻：
[1] 楊翼銘. 淺談提升螺紋車削質量的措施[J]. 機電元件，2018，38（2）：31-33.
[2] 王強. 螺紋數控車削加工工藝探討[J]. 機電信息，2012（15）：111，113
[3] 汪波. 數控車削中如何加強螺紋加工質量控制[J]. 科技創業家， 2014（2）：68.
[4] 劉春利，趙紅梅. 提高數控車床螺紋加工精度的研究[J]. 現代機械， 2009（6）：3-5.
[5] 齊桂華，姜國華. M580×8大型螺紋加工工藝及實踐[J]. 大電機技術，2013 （2）：57-58，62.
[6] 許光彬，楊輝. 數控車削螺紋指令的綜合應用[J]. 菏澤學院學報，2015，37 （2）：40-43.
[7] 李清江. 華中數控車床加工螺紋編程與精度的研究[J].CAD/CAM與制造業信息化，2014（5）：78-81.
