器件在 +60 °C下額定電壓為570 V，+105 °C 下類別電壓為475 V，開路電壓可達到600 V，降低太陽能光伏逆變器總成本
賓夕法尼亞、MALVERN — 2022年8月15日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出Vishay BCcomponents 193 PUR-SI Solar新系列卡扣式功率鋁電容器，額定電壓和類別電壓分別提升至570 V和475 V。器件面向太陽能應用，特定條件下，工作電壓最高可達600 V，使用壽命長，+ 105 °C和100 Hz下額定紋波電流達到2.46 A。
570 V電壓下，增強型193 PUR-SI Solar系列器件的最高工作溫度為 +60 °C，使用壽命5000小時（不加紋波電流），475 V電壓下，最高工作溫度可以達到 +105 °C，使用壽命6000小時。器件開路電壓高達600 V，設計者可用一顆電容器來實現600 V組串輸入電壓，用兩顆電容器實現1200 V組串輸入電壓設計，從而減少所需電解電容器數量，降低太陽能光伏逆變器總成本。

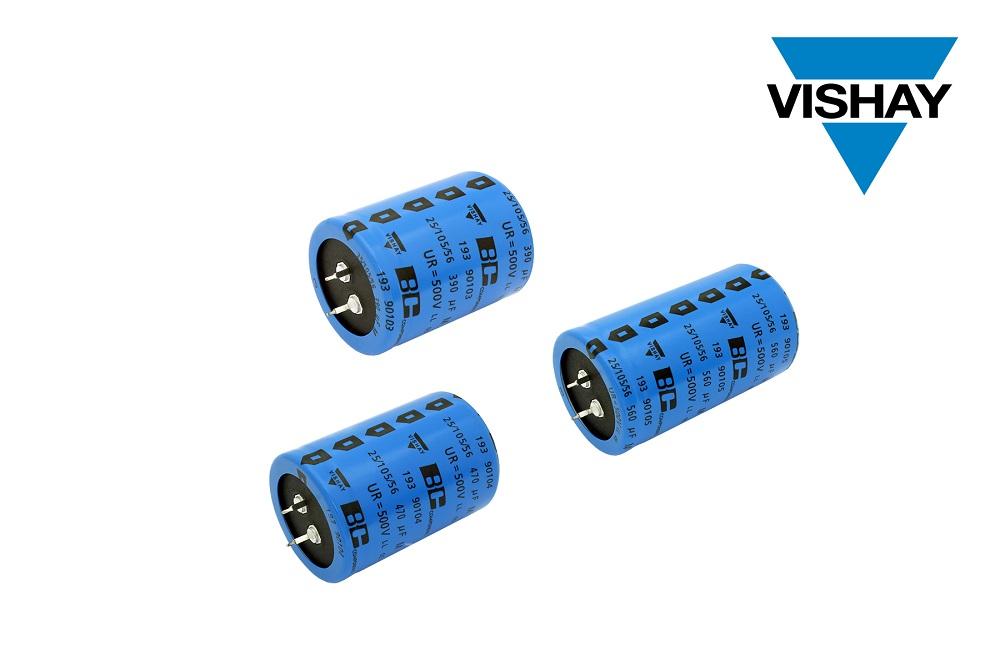

193 PUR-SI Solar系列電容器采用圓柱形鋁殼，帶泄壓閥，用藍色套筒絕緣，從35 mm x 30 mm 到 35 mm x 60 mm有五種封裝尺寸。作為一種使用非固態電解液的極化鋁電解電容器，器件符合RoHS標準，適合DC-Link緩沖和濾波應用。除太陽能光伏逆變器，典型終端產品包括工業電機控制器和電源。
器件規格表：
|
外形尺寸 (直徑 x 長度，單位 mm) |
35 x 30 ~ 35 x 60 |
|
容量范圍 |
220 μF ~ 560 μF |
|
公差 |
± 20 % |
|
額定電壓 |
570 V |
|
額定溫度范圍 |
-40 °C ~ +60 °C |
|
額定電壓，60 °C條件下使用壽命 不加紋波電流 |
5000小時 |
|
類別電壓 |
475 V |
|
類別溫度范圍 |
-40 °C ~ +105 °C |
|
類別電壓，+105 °C條件下使用壽命 加紋波電流 |
6000小時 |
|
600 V，+60 °C條件下工作壽命 不加紋波電流(1) |
> 200小時 |
|
100 Hz， + 105 °C條件下紋波電流 |
1.32 A ~ 2.46 A |
|
100 Hz最大ESR |
250 m? ~ 600 m? |
|
10 kHz最大阻抗 |
150 m? ~ 450 m? |
|
行業規范 |
IEC 60384-4 / EN130300 |
|
氣候類別 IEC 60068 |
40 / 105 / 56 |
(1) 請參閱數據表
如需樣品和少量訂購，可聯系目錄分銷商。同時，新款193 PUR-SI Solar系列電容器現已量產，供貨周期為19至21周。
